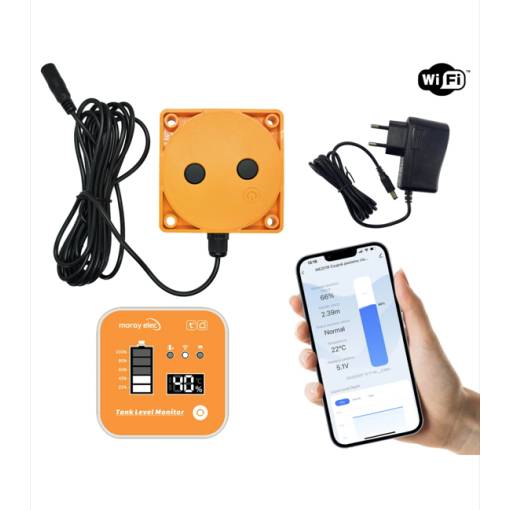

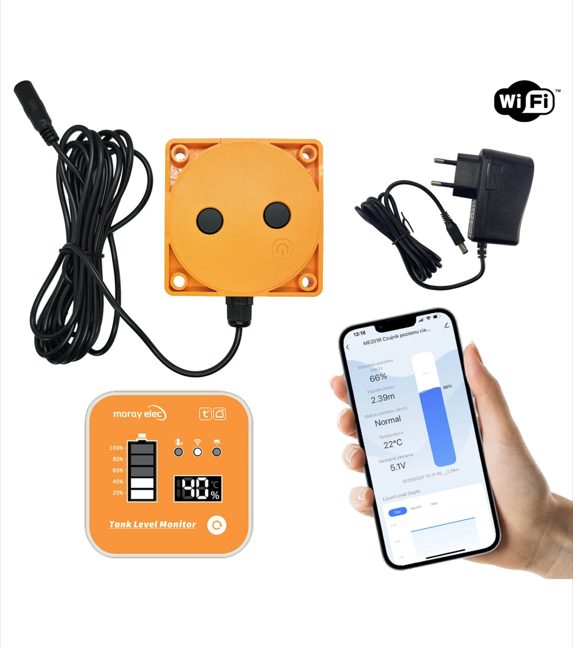

WiFi senzor hladiny kapaliny + Monitor TUYA/Smart Life

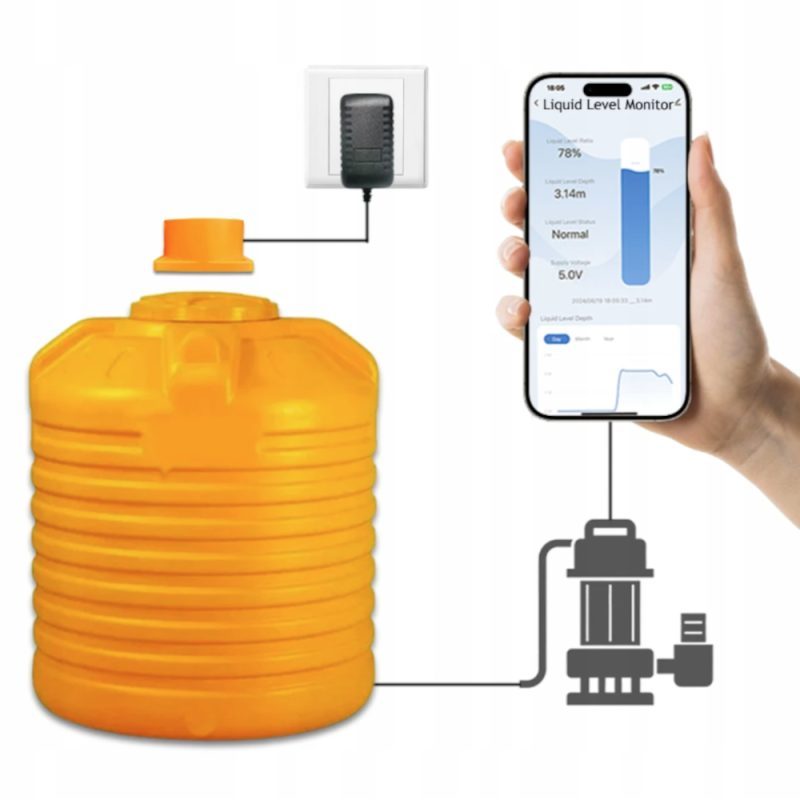

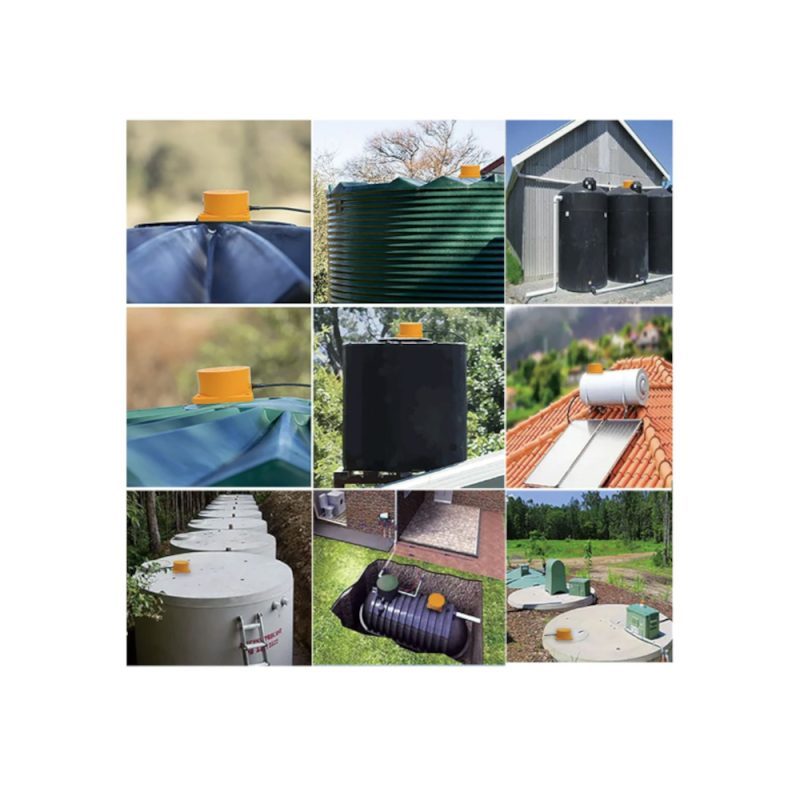

Ultrasonický senzor hladiny kapaliny ME201R, společně s monitorem umožňují přesné informace o kapalině v nádrži s vizualizací naplnění nádrže na displeji nebo v aplikaci TUYA a SmartLife.

Tento WiFi senzor hladiny kapaliny TUYA je inteligentním řešením pro každého, kdo chce mít úplnou kontrolu nad hladinou kapalin v nádržích. Díky pokročilé ultrazvukové technologii poskytuje přesné a aktuální informace o hladině, a tím eliminuje nutnost fyzické kontroly.

Poskytuje spolehlivé a přesné měření, okamžitá upozornění a automatizaci.

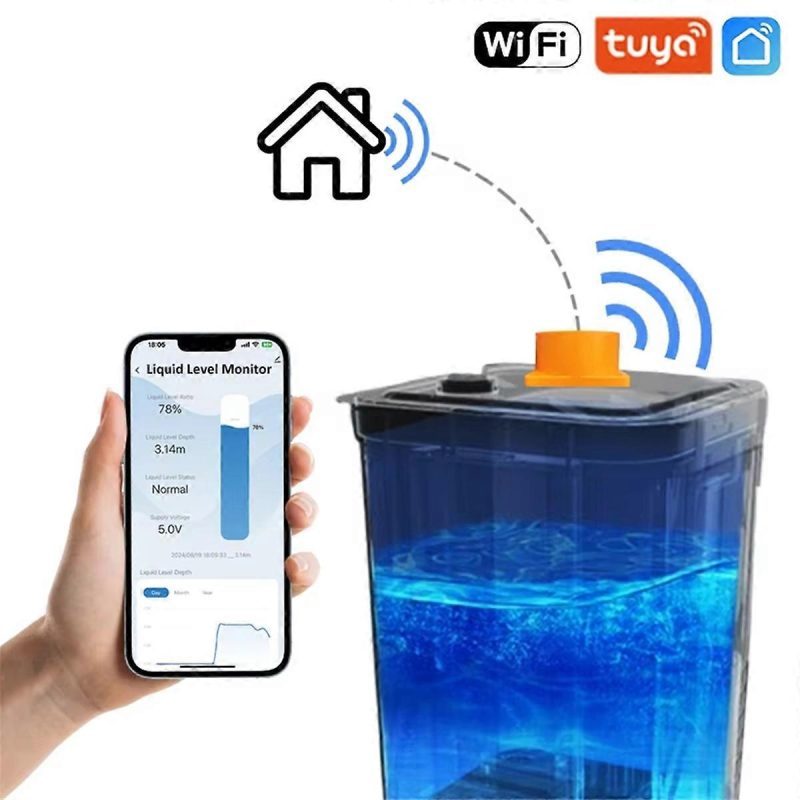

Stačí připojit k WiFi a sledovat data přes monitor nebo mobilní aplikaci.

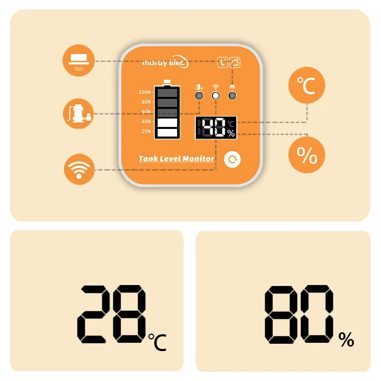

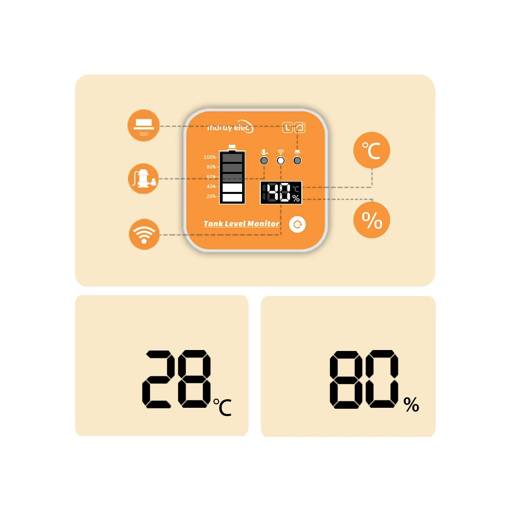

• Monitor hladiny kapaliny – doplňkové zařízení, které komunikuje se senzorem hladiny kapaliny. Díky monitoru může být vzdálenost senzoru od WiFi routeru až 100 m.
• Monitor :  (zesilovač signálu senzoru)  – přijímač , který slouží jako most mezi senzorem a WiFi routerem. Monitor je instalován v interiéru v dosahu WiFi signálu (nemůže být vystaven povětrnostním podmínkám) Monitor komunikuje se senzorem hladiny.

Vlastnosti:

• Snadné ovládání přes 2,4 GHz WiFi : Monitorujte odkudkoli na světě.
• Okamžitá upozornění : Nastavte si minimální a maximální procentuální hladinu v nádrži a dostávejte upozornění, když hladina v nádrži klesne pod minimum nebo stoupne nad maximum.
• Vysoká třída krytí : Senzor je uzavřen v pouzdře s krytím IP65, které zaručuje vodotěsnost a prachotěsnost.
• Historie měření : Možnost odečíst změny hladiny kapaliny v nádrži z přehledných grafů za konkrétní den, měsíc nebo rok.
• Záznam alarmů : Přesný výpis a dokumentace alarmů souvisejících s poklesem pod minimální a nárůstem nad maximální hladinu kapaliny.

Montáž:

Snímač hladiny kapaliny je namontován na horní straně nádrže a vysílá měřicí paprsek s úhlem ±30°. Tento paprsek pokrývá kuželovitou oblast, ve které se měří vzdálenost k hladině kapaliny. Přesné měření je možné pouze tehdy, když je odrazová plocha bez jakýchkoli překážek.

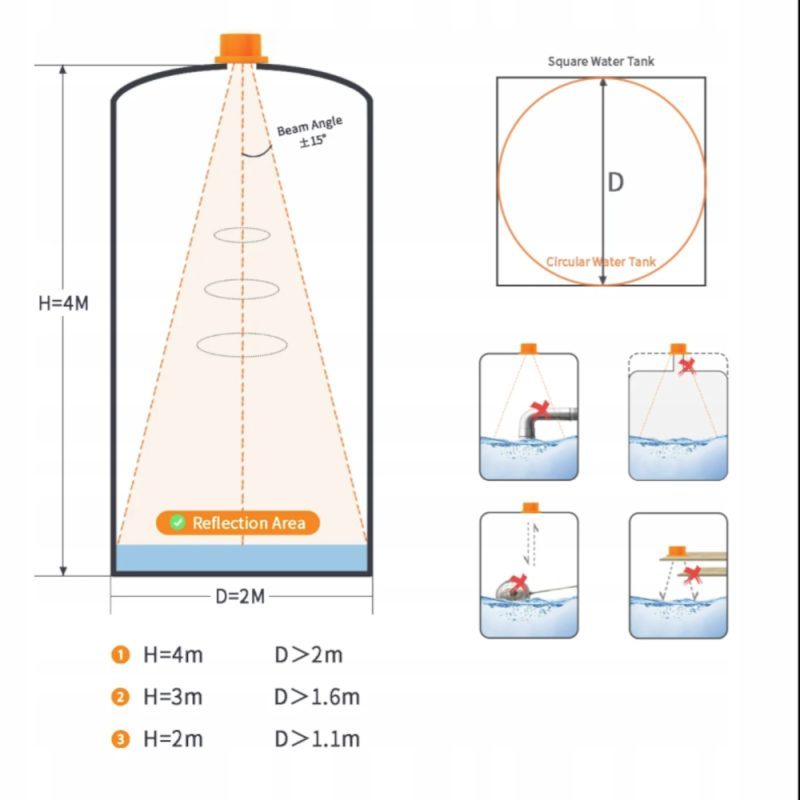

Instalace senzorů a distribuce vln:
1. Princip činnosti senzoru
Snímač hladiny kapaliny je namontován na horní straně nádrže a vysílá měřicí paprsek s úhlem ±30°. Tento paprsek pokrývá kuželovitou oblast, ve které se měří vzdálenost k hladině kapaliny. Přesné měření je možné pouze tehdy, když je odrazová plocha bez jakýchkoli překážek.

2. Výběr nádrže
Pro zajištění správné funkce senzoru zvolte vhodný průměr nádrže (D) ve vztahu k její výšce (H):

H = 4 m → D > 2 m

H = 3 m → D > 1,6 m

H = 2 m → D > 1,1 m

U kulatých a čtvercových nádrží by se průměr D měl vypočítat jako největší vnitřní rozměr nádrže.

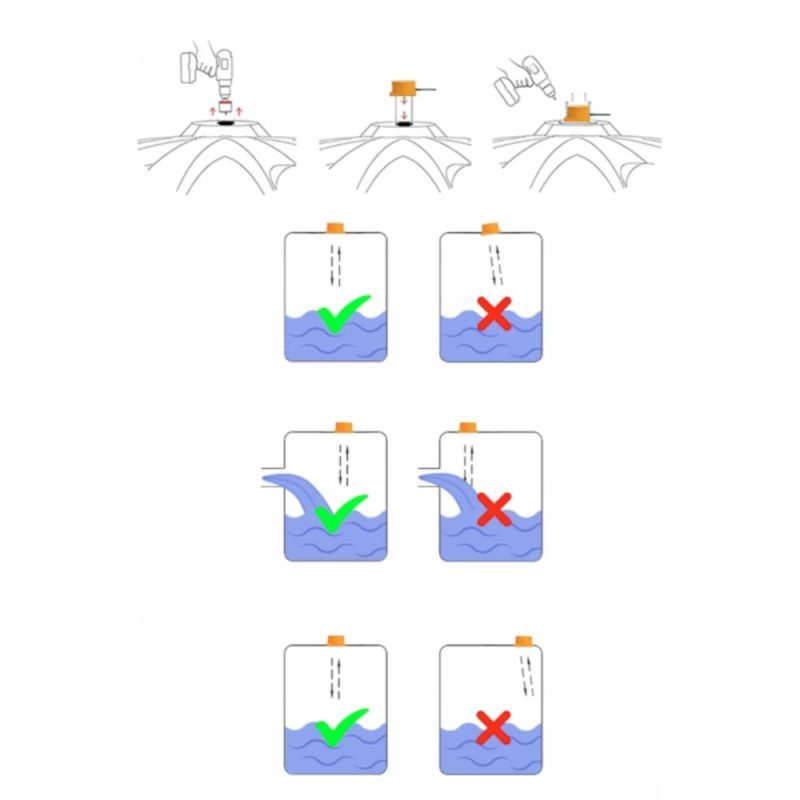

3. Správná instalace senzoru

• Snímač by měl být namontován centrálně nad hladinou kapaliny tak, aby měřicí paprsek nenarazil na žádné překážky, jako jsou potrubí, konstrukční prvky nebo stěny nádrže.
• Nemontujte senzor nad prvky, které by mohly způsobovat rušení odrazů vln, např. nad potrubí, blízko zdí nebo pod vyčnívající prvky.
• Snímač by měl být nasměrován svisle dolů tak, aby paprsek pokrýval celý povrch kapaliny v určené odrazové oblasti.

4. Nejčastější chyby při montáži:

• Montáž senzoru nad překážku (např. potrubí) způsobuje rušení měření.

Umístění senzoru příliš blízko ke stěně nádrže povede k chybným údajům v důsledku odrazů od stěny.
Montáž pod vyčnívajícími prvky nebo v jiném než svislém úhlu brání správnému měření hladiny kapaliny.
Shrnutí:
Snímač by měl být instalován centrálně a svisle nad hladinou kapaliny v nádrži o průměru odpovídajícím jeho výšce, bez překážek v měřicím poli paprsku. Pouze pak lze dosáhnout spolehlivých a opakovatelných výsledků měření hladiny kapaliny.

Specifikace:

• Voděodolnost: IP 65
• Model: ME201R
• Pracovní teplota: -20 °C až +70 °C
• Rozsah detekce: 0.1m-4.0m
• Přesnost detekce: ±0.02m
• Napájení: 100-240VAC to DC 5V

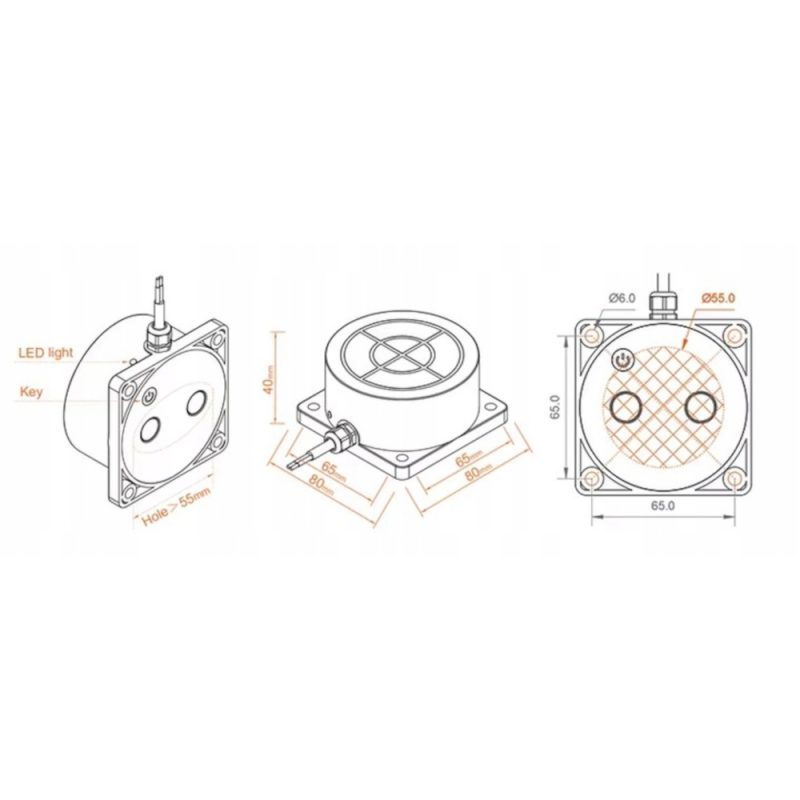

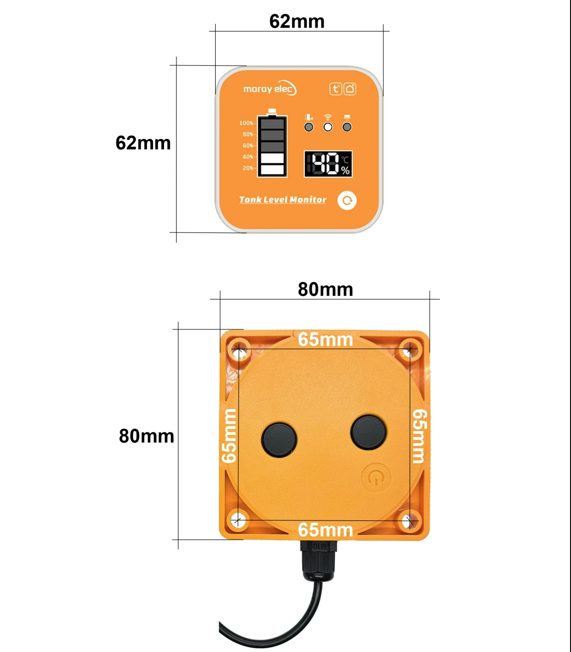

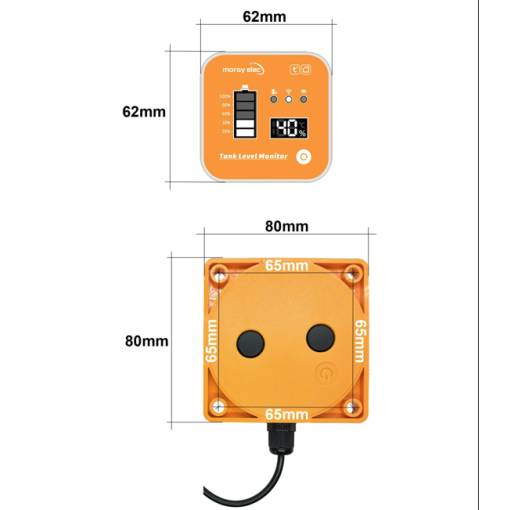

• Rozměry: 80x80x40mm (Monitor: 62x62x20mm)
• Napájecí kabel USB AC pro monitor: 80cm
• Délka kabelu adaptéru: 1m
• Délka kabelu čidla: 3m
• Stupeň krytí IP: IP65

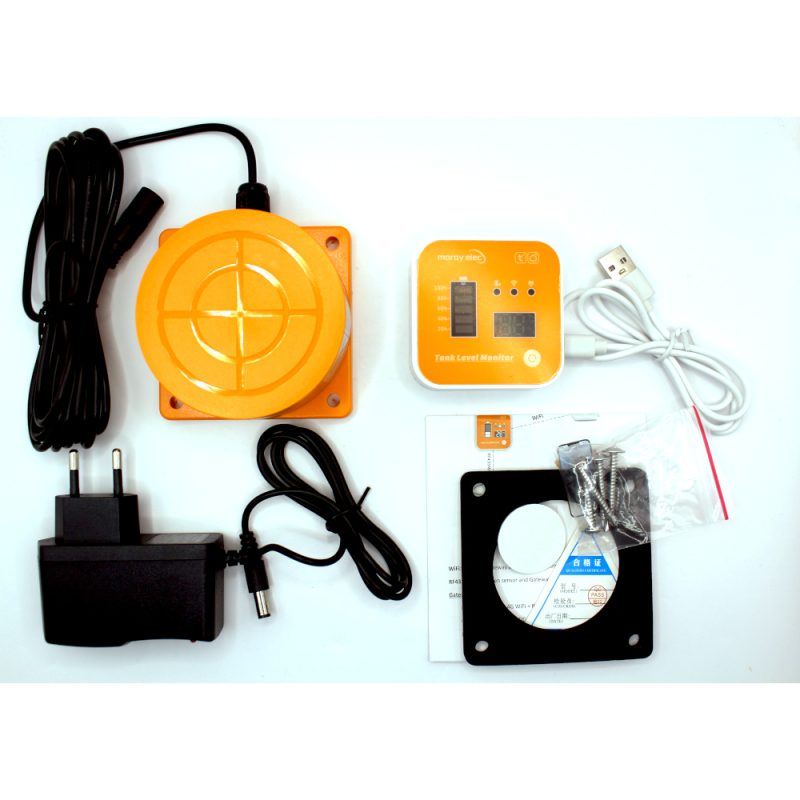

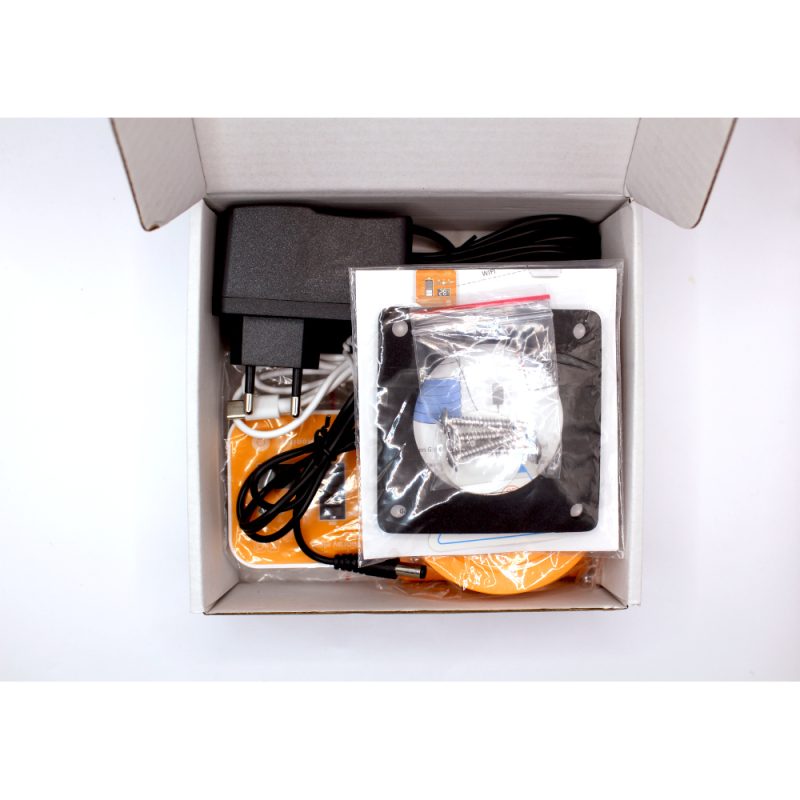

• Obsah balení: Ultrazvukový senzor hladiny (kabel 3 m)
• Monitor hladiny kapaliny s portem USB-C
• Napájecí kabel USB AC pro monitor - délka 80 cm
• Napájecí adaptér 5 V / 1 A (kabel 90 cm)
• Těsnicí podložka + 4 montážní šrouby
• Mobilní aplikace: Tuya Smart / Smart Life (zdarma pro Android/iOS)
