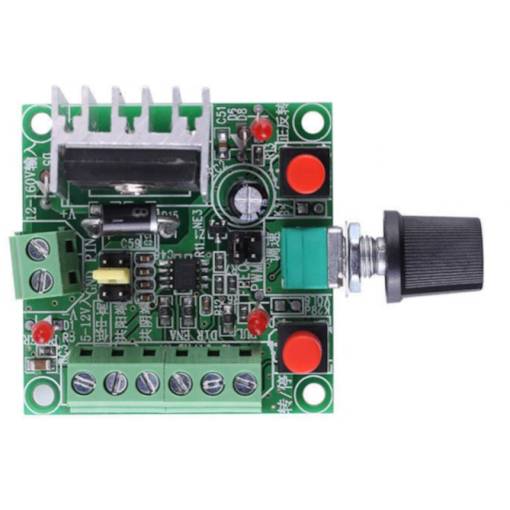

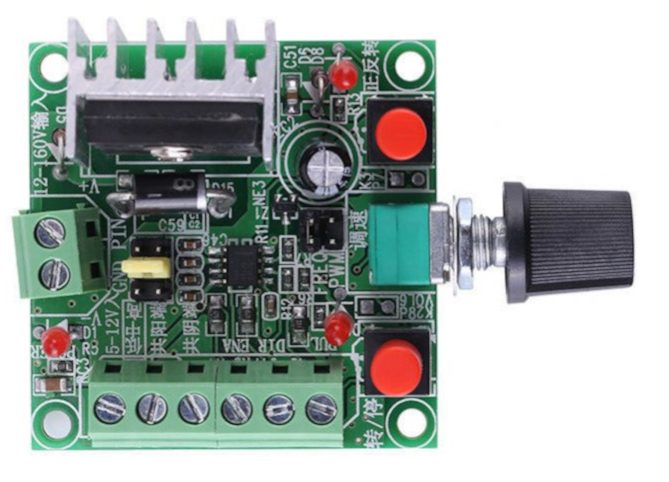

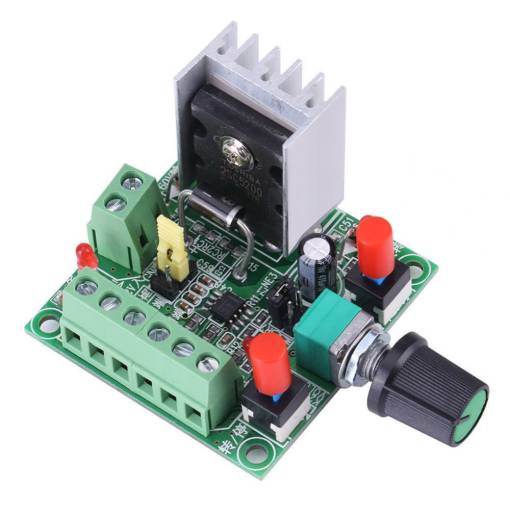

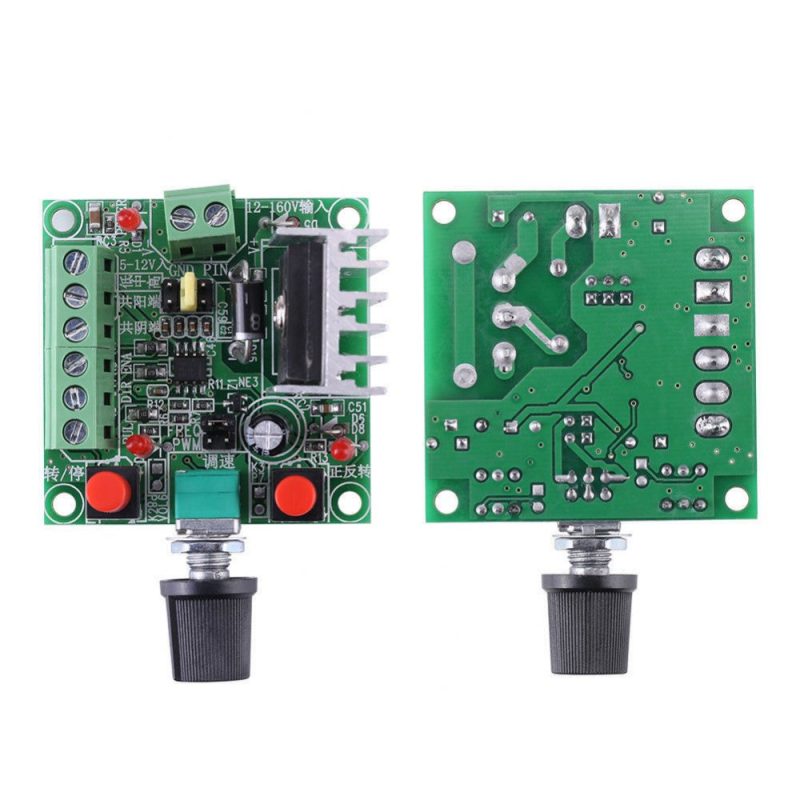

V kombinaci s motorovým driverem je tento ovladač jednoduchou cestou, jak rozpohybovat a ovládat krokový motor.

Kód produktu	1750398125
Dostupnost:	Není skladem - na dotaz

Běžná cena:	378 312 Kč
Sleva:	-%
Cena s DPH:	378 Kč
Cena bez DPH:	312 Kč
RP:	0,10 Kč

Na zadaný email přijemce bude odeslán odkaz na tento produkt. Pokud máte dotaz k produktu, využijte helpdesk nebo navštivte sekci Kontakt.

Vzkaz:
Email příjemce:*
Váš e-mail:
Vaše jméno:

* Vaše jméno a email se zobrazí v odeslané zprávě společně s odkazem.

Vytisknout

Popis produktu

V kombinaci s motorovým driverem je tento ovladač jednoduchou cestou, jak rozpohybovat a ovládat krokový motor.

FREQ/PWM:
Modul má dva režimy provozu, frekvenční a PWM.
Ve frekvenčním režimu modul generuje signál s obdélníkovým průběhem/vlnou na frekvenci, kterou může uživatel řídit velkým potenciometrem. V tomto režimu jsou 3 frekvenční rozsahy, které se volí pomocí „jumperu“. V režimu PWM modul generuje signál modulovaný šířkou impulsu s pracovním cyklem nastaveným potenciometrem.

Tento modul impulzního generátoru je určen pro propojení s běžnými typy krokových/impulzních motorů.
K dispozici jsou také dva západkové spínače, které umožňují uživateli aktivovat/deaktivovat výstup motoru a řízení směru otáčení motoru. Modul má také dva rozsahy příkonu, díky nimž může být napájen ze široké škály napaječů.

Modul umožňuje:

plynulou regulaci otáček krokového motoru (i nad rámec pracovní freqvence motoru)
pozastavení otáčení motoru
změnu směru otáčení motoru
široký rozsah pracovních kmitočtů pro různé drivery a různé krokové motory - univerzální modul

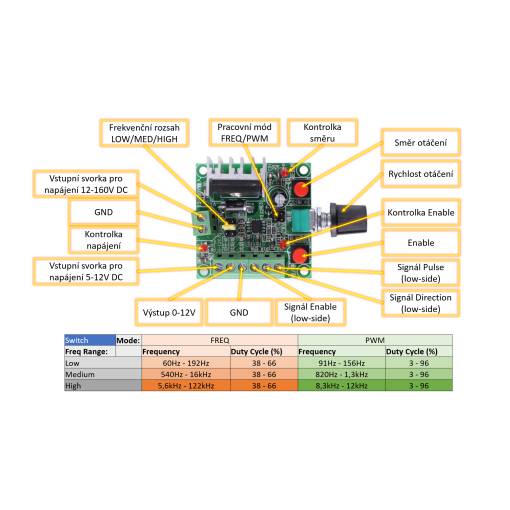

Specifikace:

Napájecí napětí: 5-160V DC (5-12V nebo 12-160V dle zapojení)
Integrovaný obvod: NE555, Analogové řízení
Pracovní režim: FREQ (úprava frekvence výstupního signálu) nebo PWM (změna poměru doby aktivního a neaktivního signálu - duty cycle)

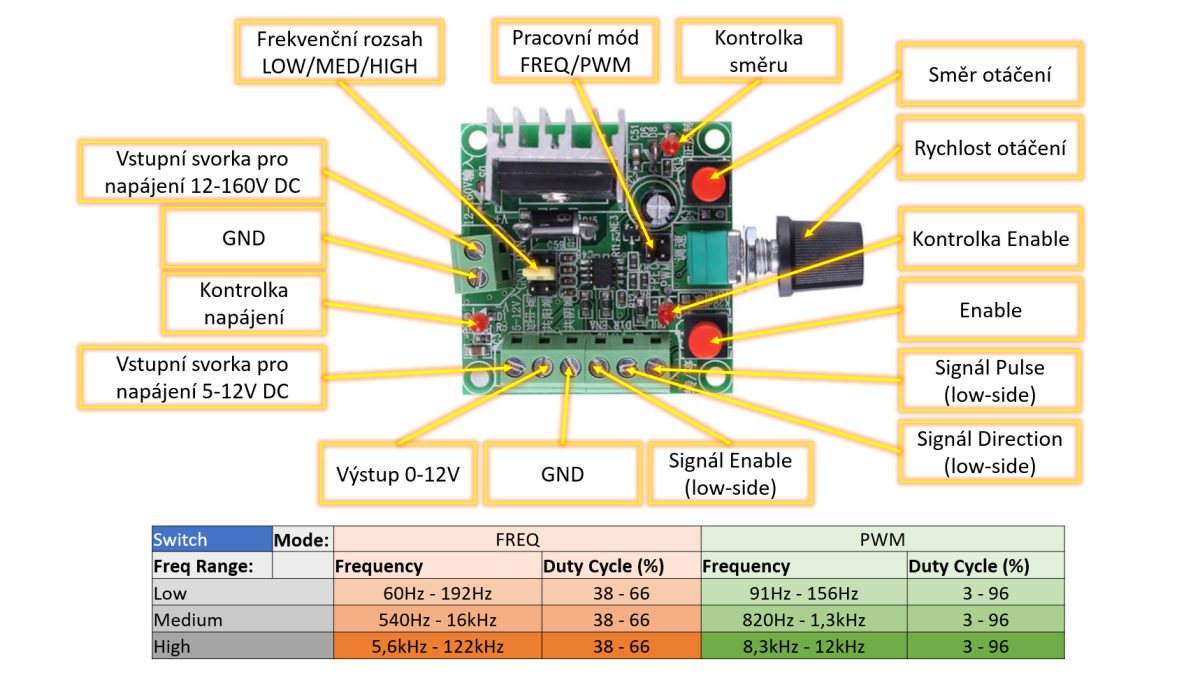

Pracovní rozsahy FREQ: 60Hz - 192Hz, 540Hz - 16kHz, 5,6kHz - 122kHz
Pracovní rozsahy PWM: 91Hz - 156Hz, 820Hz - 1,3kHz, 8,3kHz - 12kHz
Kontrolky: Napájení, Enable, Směru otáčení

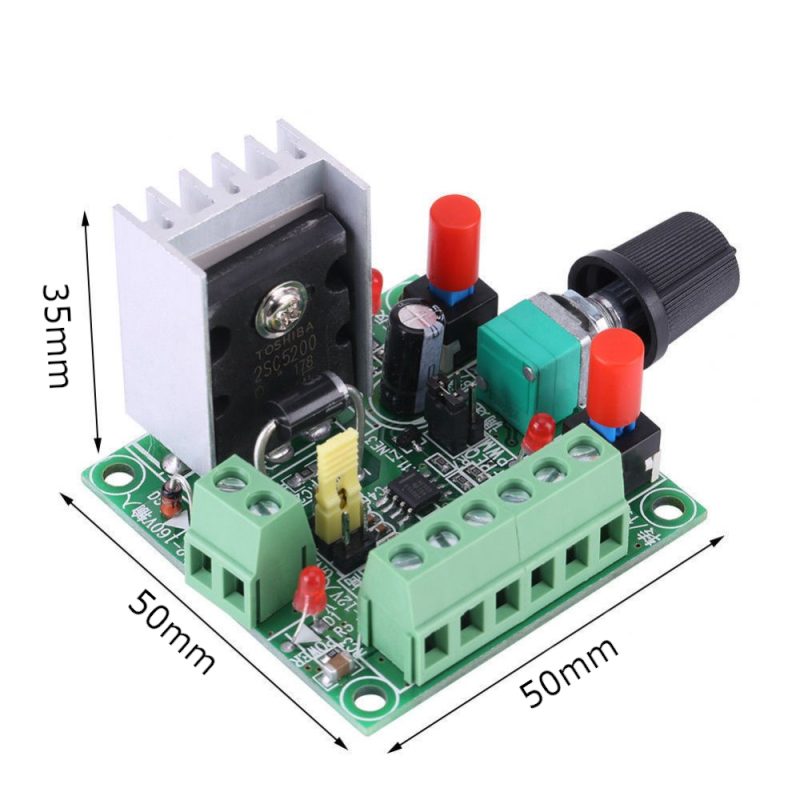

Rozměry: 50x50x35mm
Hmotnost: 50g

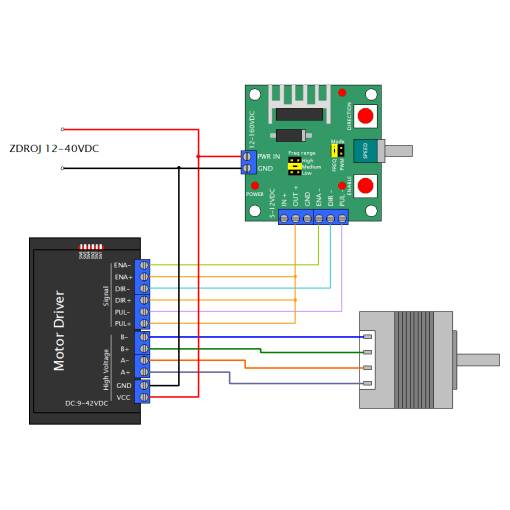

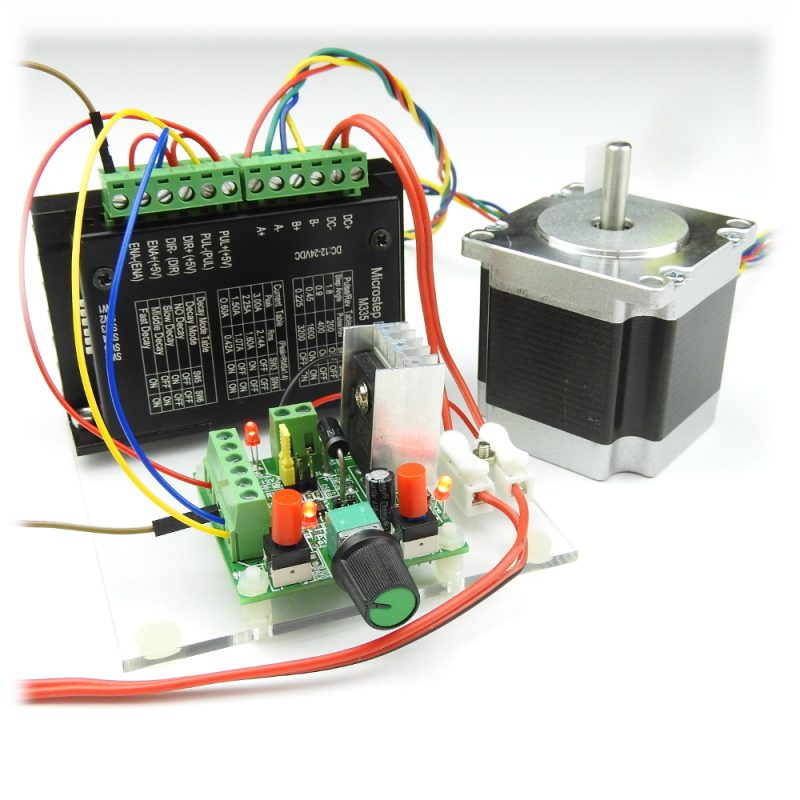

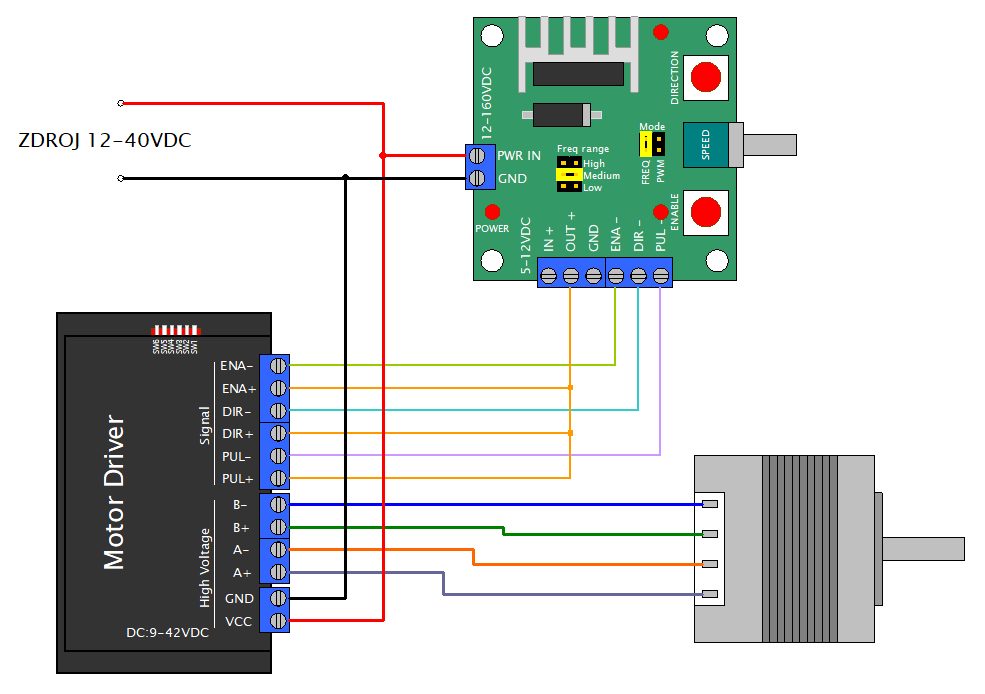

Upozornění: Ovladač sám o sobě není možné připojit na krokový motor, je zapotřebí výkonového prvku - driveru, pro který tento ovladač funguje jako jednoduchá řídící jednotka. Typicky například driver TB6600.

Uopzornění: Při práci s napětím nad 60VDC dbejte bezpečnosti své i osob v kontaktu s tímto modulem. Napětí nad 60VDC je již nebezpečné napětí a je zapotřebí odbroné montáže.

Obsah balení:
1x Ovladač krokových motorů, univerzální, Freq/Duty signál
