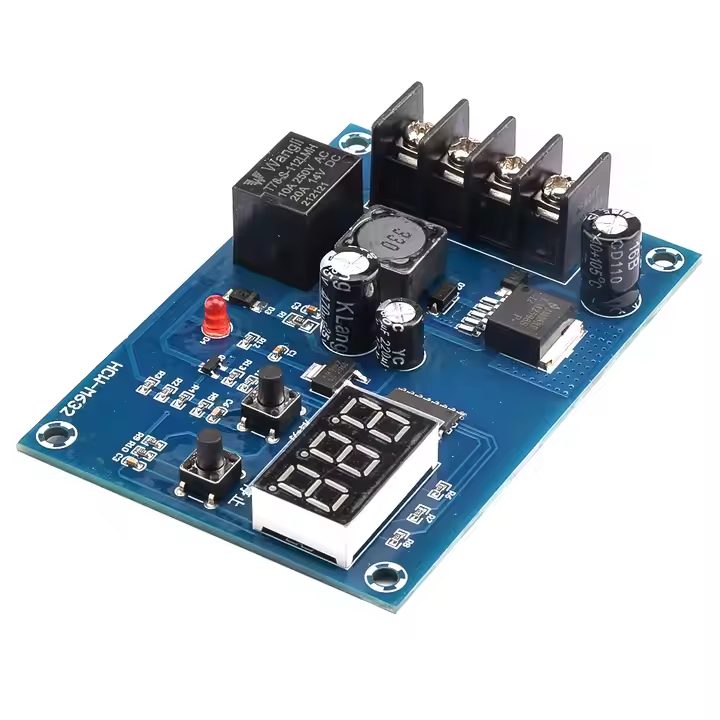

Univerzální napěťový regulátor s reléovým výstupem pro řízení nabíjení nebo ochranu zařízení v DC systémech. Ideální pro olověné baterie (12V / 24V) v solárních aplikacích, záložních zdrojích, karavanech nebo jiných energetických systémech.
Hlavní vlastnosti:
- Napájecí napětí: 10–40 VDC
- Nastavitelný rozsah napětí pro sepnutí/rozepnutí: 0,5–65,0 VDC
- Inkrement nastavení: 0,1V
- Výstupní kontakt relé: max. 10 A
- 3 místný segmentový displej pro zobrazení aktuálního napětí a nastavených hranic.
- Indikace aktivního výstupu (LED kontrolka)
- Šroubovací svorkovnice

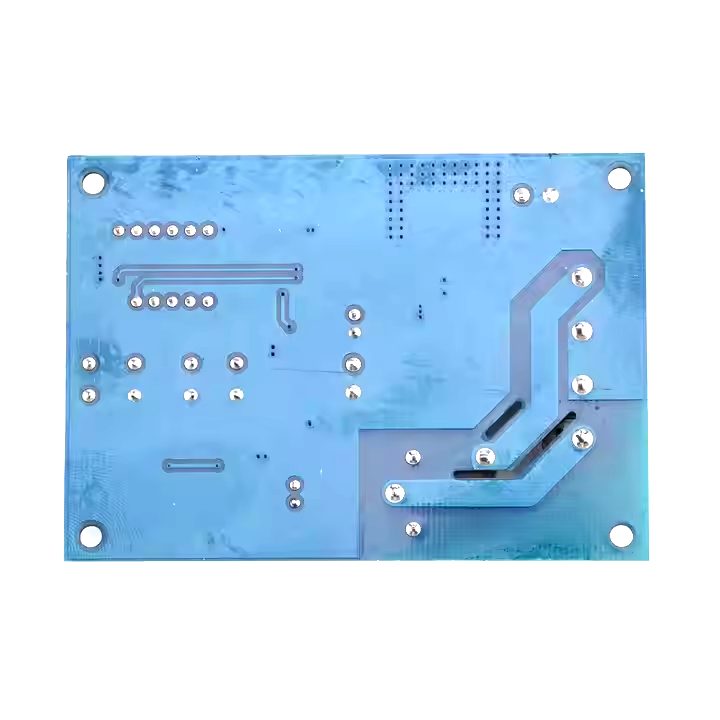

- Montážní otvory: průměr 3,5mm, rozteč 50x75mm
Funkce:
- Nastavitelná dolní a horní hranice napětí – ideální pro automatické spínání nebo odpojování nabíječek, zátěží apod.
- Jednoduché ovládání pomocí tlačítek přímo na modulu
- Možnost přesného doladění napěťových hranic dle požadované aplikace
Postup nastavení spínacích hranic:
- Připojte modul k napájení (např. 12V nebo 24V). Na displeji se zobrazí aktuální napětí systému.
- Nastavení spodní hranice napětí:
- Podržte levé tlačítko, dokud displej nezačne blikat.
- Pomocí tlačítek nastavte požadovanou hodnotu:
- Levé tlačítko: zvýšení o 0,1 V
- Pravé tlačítko: snížení o 0,1 V
- Po krátké prodlevě bez stisknutí tlačítka se hodnota automaticky uloží (displej přestane blikat).
- Nastavení horní hranice napětí:
- Podržte pravé tlačítko, dokud displej nezačne blikat.
- Nastavte požadovanou hodnotu stejně jako u spodní hranice.
- Nastavení se automaticky uloží po chvíli nečinnosti.
- Při poklesnutí napětí ke spodní hranici dojde k sepnutí kontaktu relé - připojení nabíceího napětí. Po dosažení horní hranice napětí se kontakt relé rozpojí.
- Chování modulu nelze obrátit - není možné relé aktivovat dosažením horní hranice, deaktivovat spodní hranicí. Modul se vždy deaktivuje při horní hranici a aktivuje při spodní.
- Modul se napájí z připojené baterie, svorky BAT- a BAT+, při testování na zdroji připojte zdroj na tyto svorky. Při pouhém připojení zdrojového napětí na svorky IN+ a IN- se modul nezapne.
Typické použití:
- Řízení nabíjení a vybíjení olověných akumulátorů
- Ochrana před hlubokým vybitím
- Automatizace v DC systémech (solární panely, off-grid systémy, karavany)
Obsah balení:

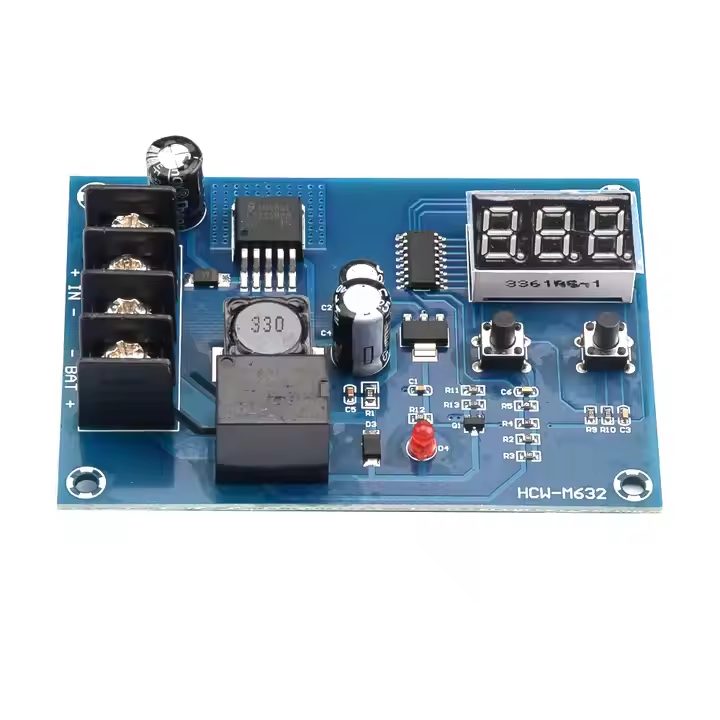

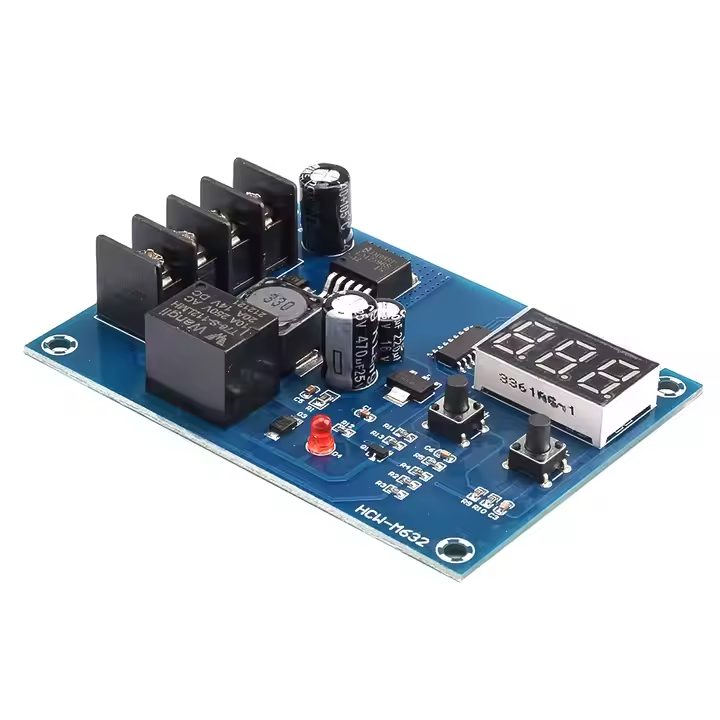

1x HCW-M632 nastavitelný napěťový regulátor nabíjení s reléovým výstupem 10-40VDC a displejem
FAQ
Modul nefunguje, po připojení napájecího napětí se nerozsvítí displej:
Modul se napájí na straně baterie (svorky BAT+ a BAT-), odtud také měří aktuální úroveň napětí akumulátoru. Pokud není baterie připojena, nebo je vybita pod minimální úroveň napájecího napětí modulu, modul nebude fungovat.
Připojte napájecí napětí na svorky BAT+ a BAT- pro napájení modulu bez baterie.
Jak poznám že modul připojil baterii k nabíjení?:
Pro indikaci sepnutého stavu relé - připojení baterie ke zdroji nabíjení, slouží červená kontrolka (Led dioda D4). Pokud kontrolka svítí, baterie je připojená k nabíjení.
