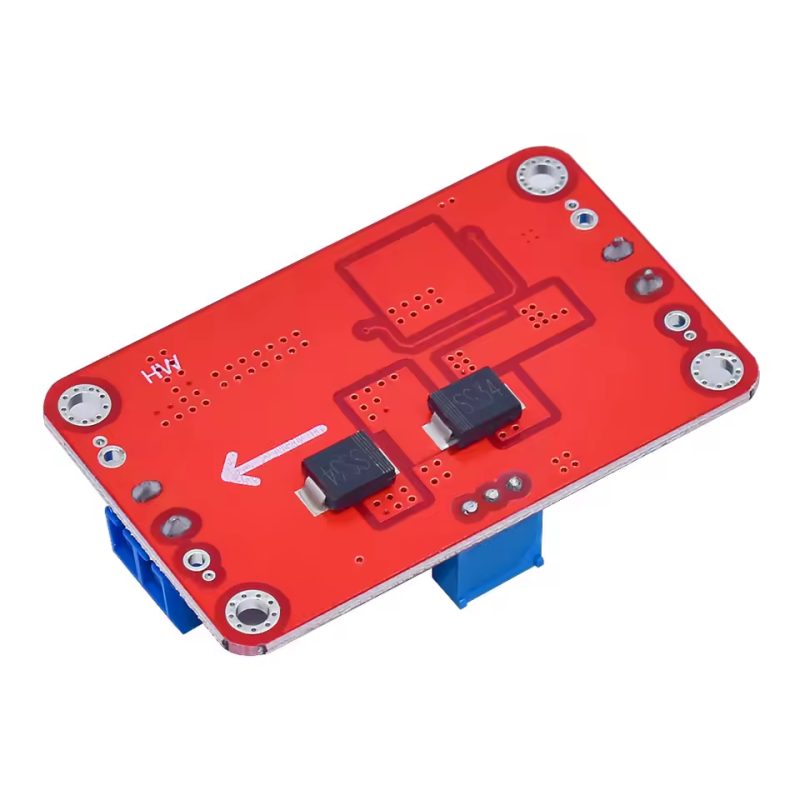

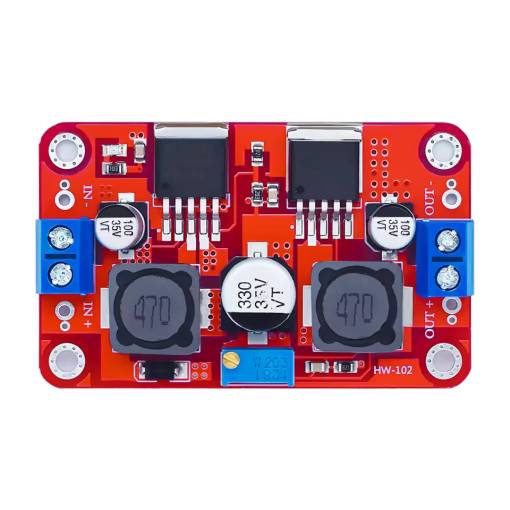

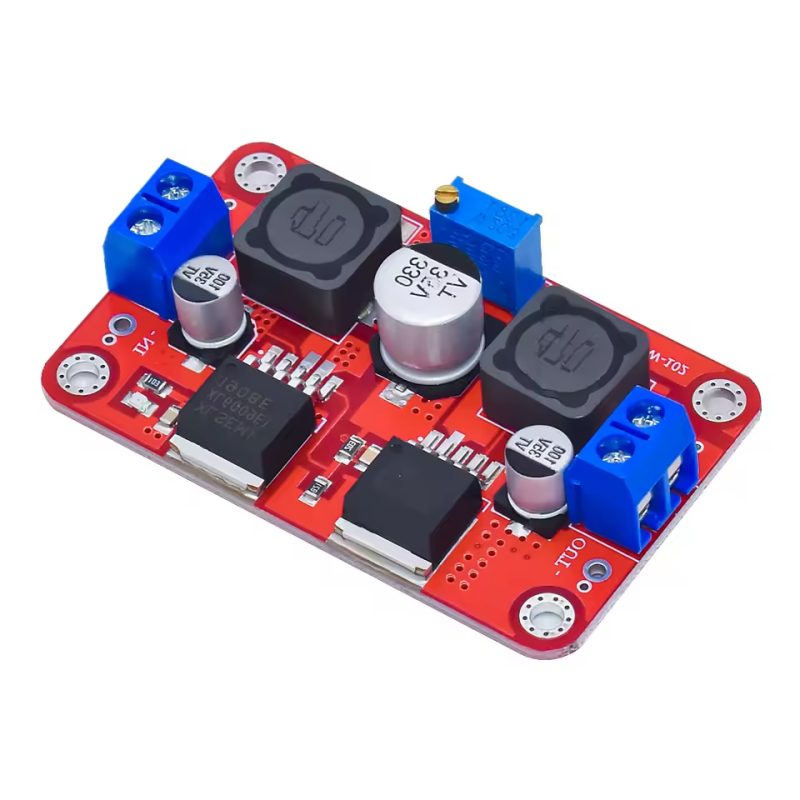

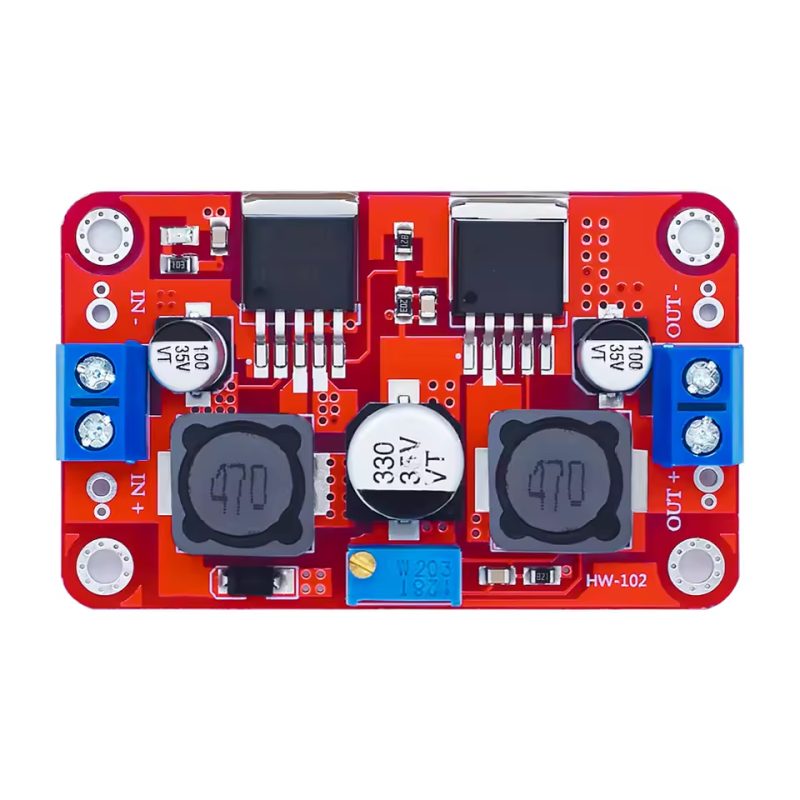

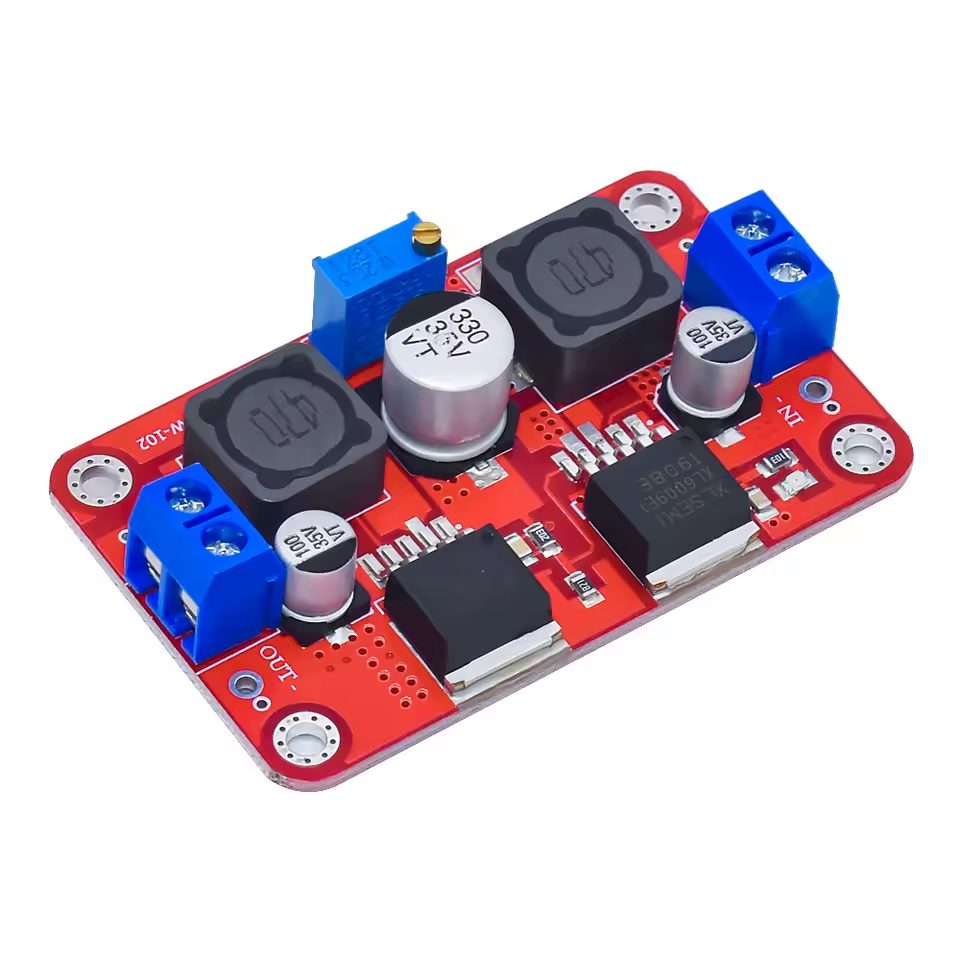

Tento modul kombinuje čipy XL6009 a LM2596S, čímž umožňuje regulaci napětí jak směrem nahoru (boost), tak směrem dolů (buck).

Je navržen pro aplikace, kde vstupní napětí kolísá (např. solární panely), ale je potřeba stabilní výstupní napětí. Díky širokému vstupnímu rozsahu je vhodný pro napájení zařízení z různých DC zdrojů, jako jsou solární články, baterie nebo adaptéry.


⚙️ Technické parametry:

  • Vstupní napětí: 4 V až 30 V DC
  • Integrovaný obvod: XL6009,LM2596S
  • Výstupní napětí: plynule nastavitelné v rozsahu 1,5 V až 26 V DC
  • Maximální výstupní proud: až 3 A (doporučeno do 2 A pro trvalé zatížení kvůli chlazení)
  • Účinnost: až 90 % (v závislosti na vstupním/výstupním napětí a zatížení)
  • Typ měniče: automatický step-up/step-down (buck-boost)
  • Ochrany: ochrana proti přetížení, přehřátí a zkratu
  • Nastavení výstupního napětí: víceotáčkový trimr
  • Vývody: Šroubovací svorkovnice
  • Montážní otvory: Ano

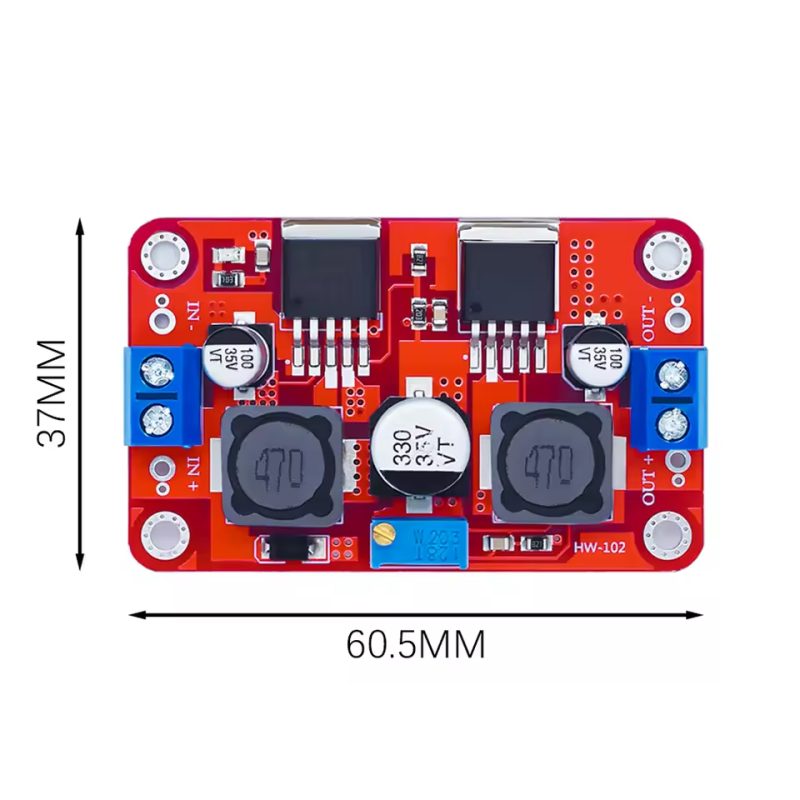

  • Rozměry: 61x38x14mm
  • Hmotnost: 25g
  • LED indikace: kontrolka napájení modulu

✅ Využití:

  • Stabilizace výstupního napětí z kolísavého DC zdroje (např. solárního panelu)
  • Napájení zařízení, která vyžadují přesně definované napětí
  • Přenosné napájecí systémy
  • Projekty s bateriovým nebo ostrovním napájením

Tipy pro použití:

  • Výstupní a vstupní GND jsou propojené – modul není galvanicky oddělený
  • Pro vyšší proudové odběry je dobré použít výkonný chladič nebo aktivní chlazení celé desky
  • Napětí nastavuj trimrem, současně napětí na výstupu měř multimetrem

Tento Step-up/Down měnič se hodí všude tam, kde napětí kolísá nad i pod požadovanou výstupní hodnotu. Typicky je vhodný pro solární panely a bateriové zdroje napětí.

Obsah balení:
1x Step-Up/Step-Down měnič solárního napájení, XL6009 + LM2596S, 4 - 30VDC na 1,5 - 26VDC, 3A
