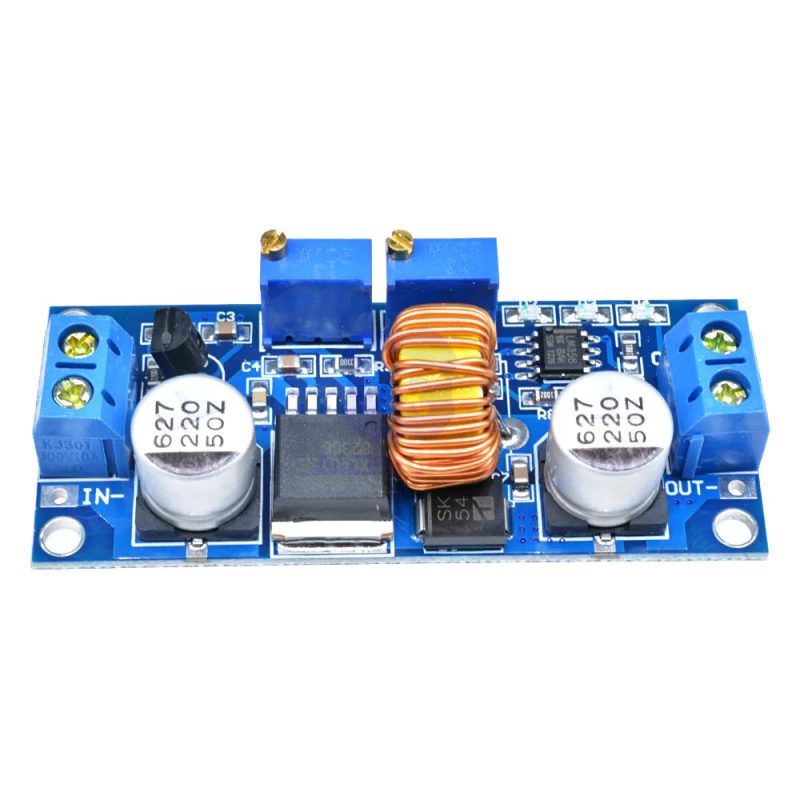

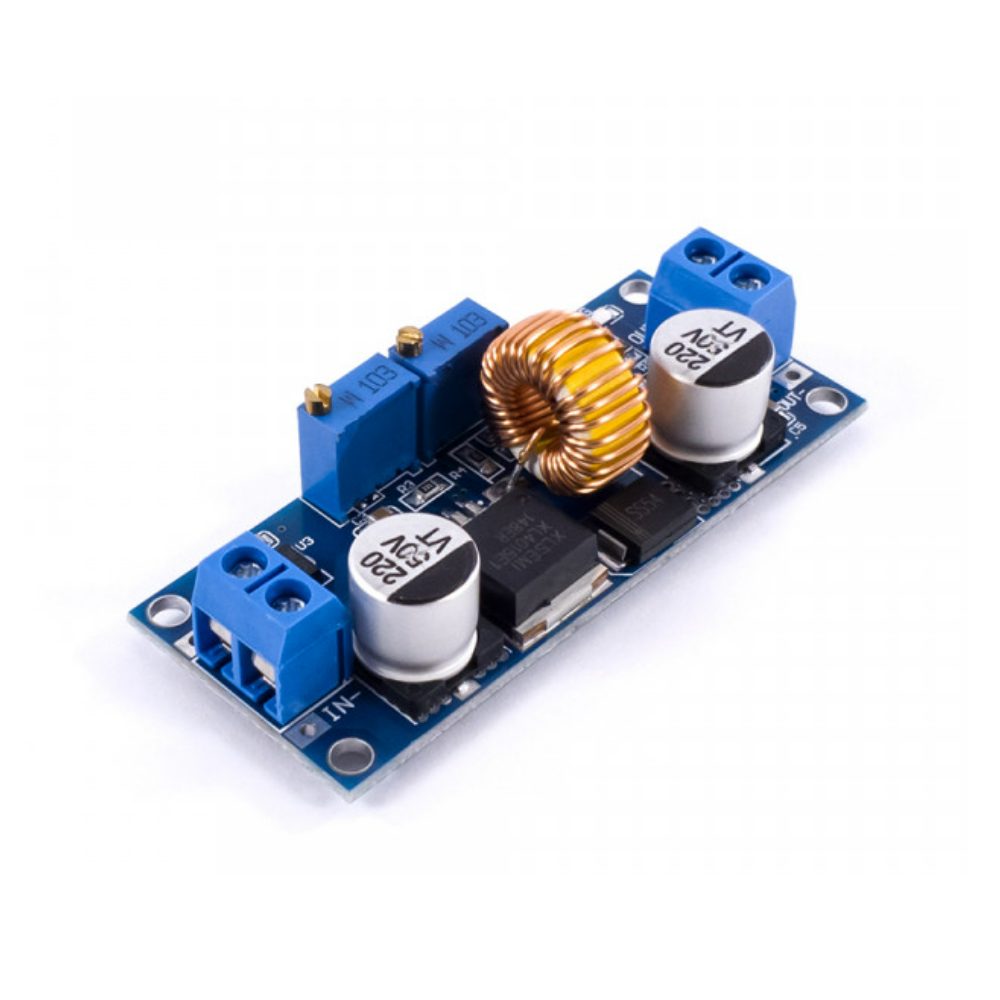

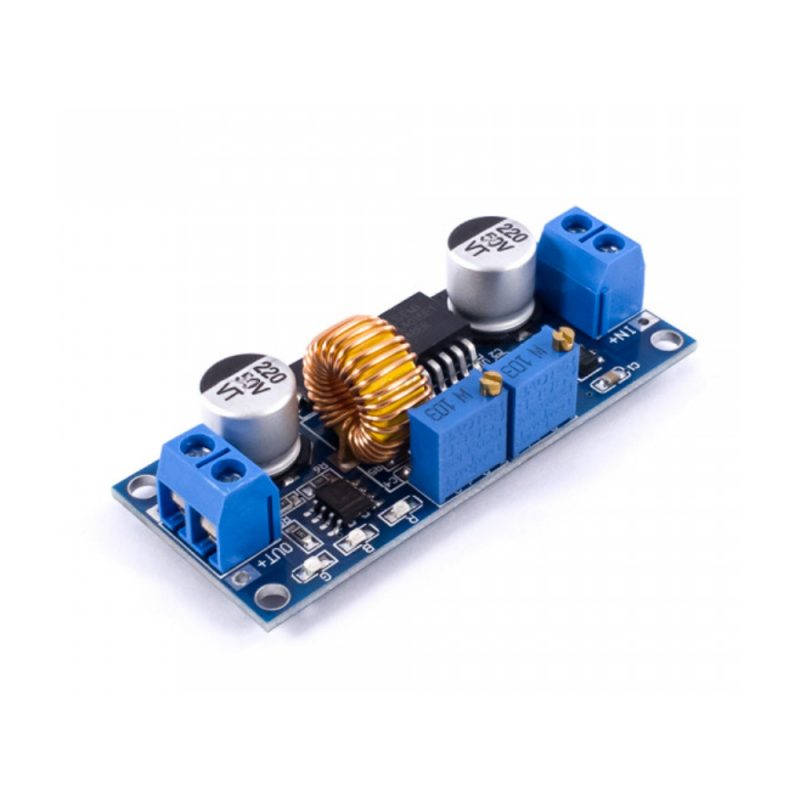

Univerzální DC-DC snižující měnič s čipem XL4015 umožňuje převod vstupního napětí 5–40V na stabilní výstupní napětí 1,25–36V. Výstupní proud až 5A. Modul má možnost pracovat v režimu CV - konstantní napětí nebo CC - konstatntní proud. Ideální pro řešení jednoduchého bateriového nabíjení, solárního napájení, napájení modulů, mikrokontrolérů, LED pásků a dalších zařízení.


⚙️ Technické parametry:

  • Typ: DC-DC step-down měnič (buck) s režimem CC
  • Integrovaný obvod: XL4015
  • Vstupní napětí: 5 – 40 V DC
  • Výstupní napětí: 1,25 – 37 V DC (nastavitelné)
  • Maximální výstupní proud: 5A ve špičce (doporučeno do 3A trvale)
  • Účinnost: až 96%

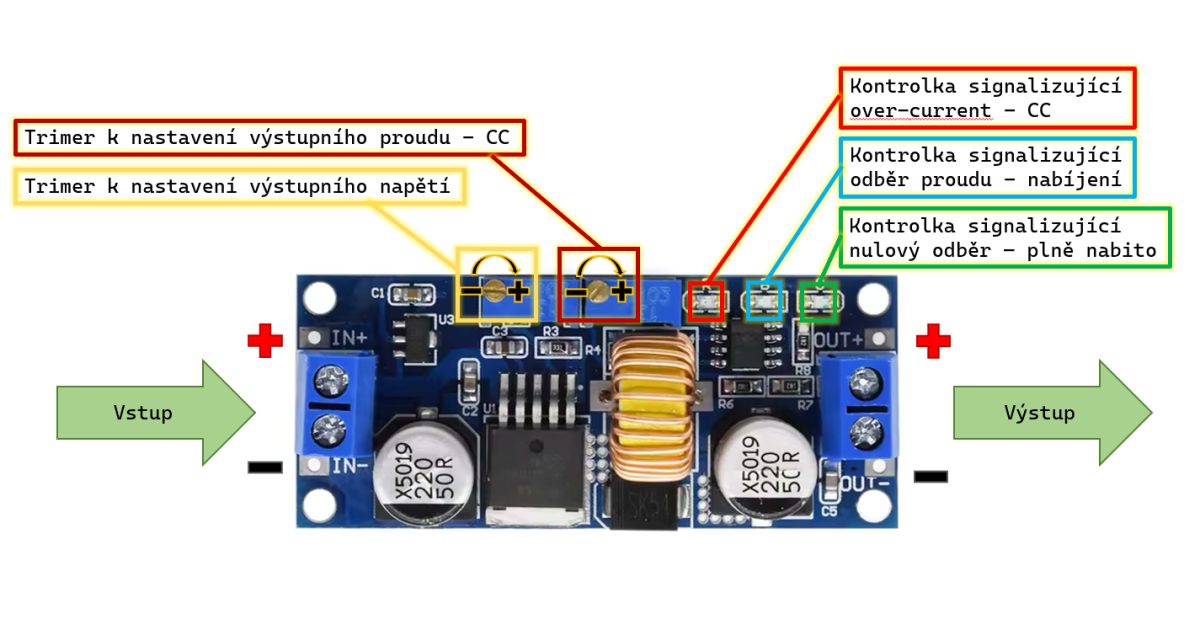

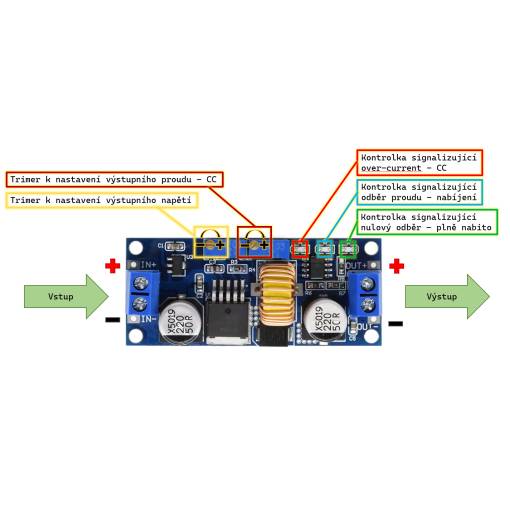

  • Ovládání výstupního napětí: jeden výceotáčkový trimr pro výstupní napětí
  • Ovládání výstupního proudu: jeden výceotáčkový trimr pro nastavení konstantního proudu
  • Vývody: Šroubovací svorkovnice, výstupní USB-A konektor
  • Rozměry: 62 × 26 × 19 mm
  • Hmotnost: cca 20 g
  • Montážní otvory: ano
  • Ochrany: proti přetížení, proti přehřátí, nadproudová ochrana, ochrana proti zkratu

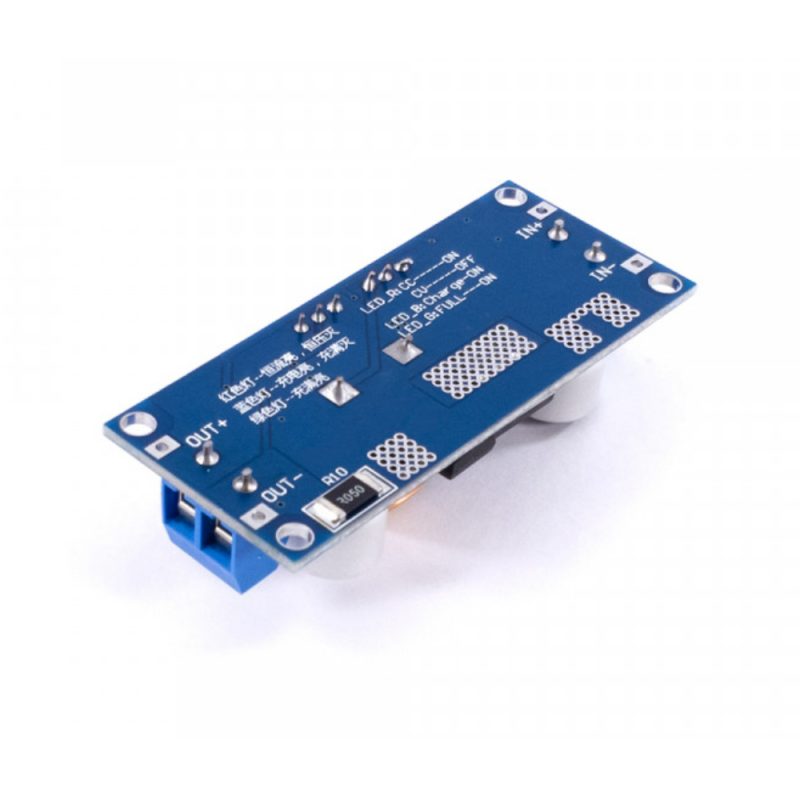

  • LED indikace: Over-current, průchod proudu (nabíjení), žádný proud (plně nabito)

✅ Využití:

  • Snížení napětí např. z 24 V na 5 V nebo 3.3 V
  • Napájení mikrokontrolérů (Arduino, ESP, STM32...)
  • LED pásky, senzory, motory, reléové moduly
  • Vlastní napájecí zdroje a stabilizátory
  • Solární a bateriové napájecí systémy
  • Školní a výukové projekty

Tipy pro použití:

  • Výstupní a vstupní GND jsou propojené – modul není galvanicky oddělený
  • Pro vyžší proudové odběry je dobré použít výkonný chladič nebo aktivní chlazení celé desky
  • Není vhodný pro citlivé audio zařízení bez další filtrace

Step-down měnič s XL4015 je univerzální napájecí modul, který díky své jednoduchosti, dostupnosti a spolehlivosti najde uplatnění v každé dílně, laboratorním projektu nebo trvalém zařízení.

Obsah balení:
1x Step-down měnič XL4015 – 5–40 V na 1.25–36V, 5A, 75W, CV / CC
