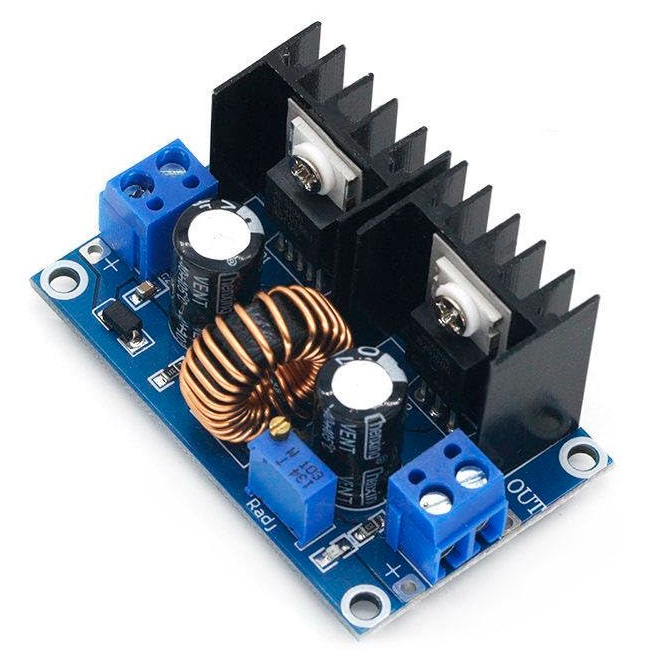

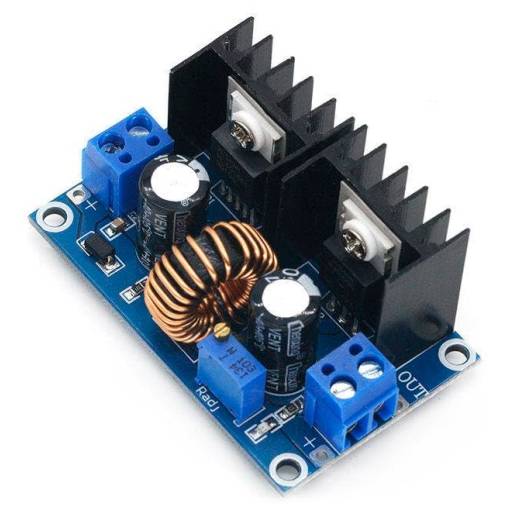

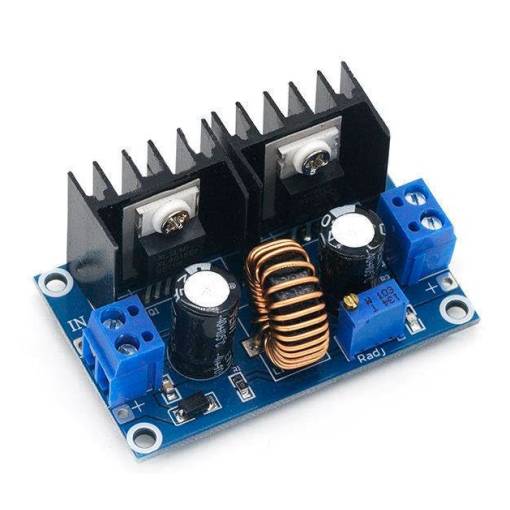

XH-M401 je výkonný DC-DC step-down (buck) měnič, který umožňuje převod vstupního napětí 5–40 V DC na uživatelsky nastavitelné výstupní napětí v rozsahu 1.5–36 V DC. Základem je integrovaný obvod XL4016E1, který je dimenzován na výstupní proud až 5 A – při dostatečném chlazení.

Nastavení výstupního napětí se provádí klasický potenciometrem s hřídelkou 6mm osazenou hamtníkem 12mm, který uživatelsky přívětivou regulaci. Modul je vhodný pro projekty s vyšší proudovou náročností, jako jsou LED pásky, elektromotory, topné prvky, nabíječky nebo napájecí adaptéry.

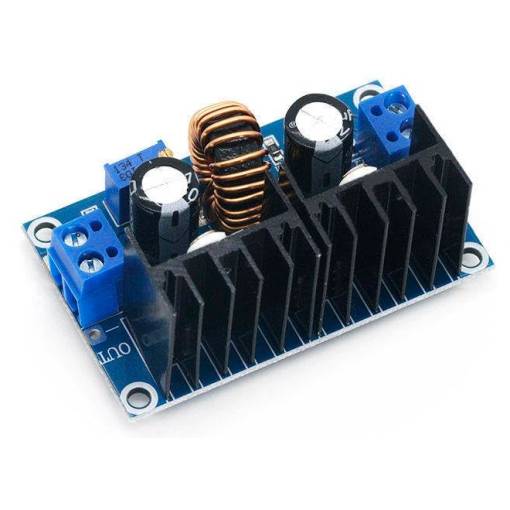

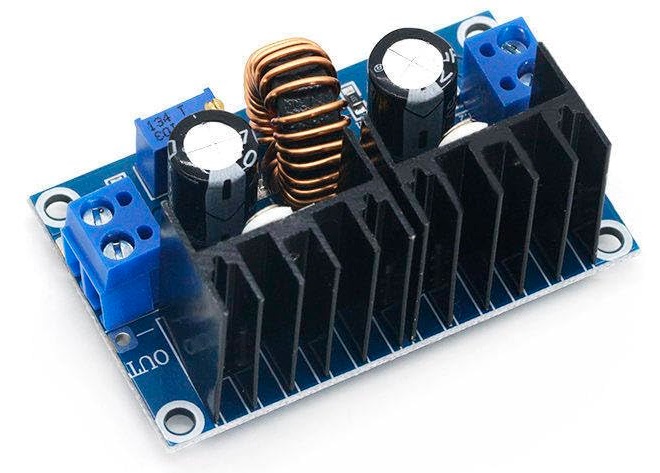

Součástí je chladič, který pomáhá s odvodem tepla při vyšším zatížení.


⚙️ Technické parametry:

  • Model: XH-M401
  • Typ: DC-DC step-down (buck) měnič
  • Integrovaný obvod: XL4016E1
  • Vstupní napětí: 5 – 40 V DC
  • Výstupní napětí: 1.5 – 36 V DC
  • Výstupní proud: až 5 A
  • Výkon: až 150 W (s dostatečným chlazením)
  • Účinnost: 73 %
  • Ochrany: proti přehřátí, zkratu a přetížení

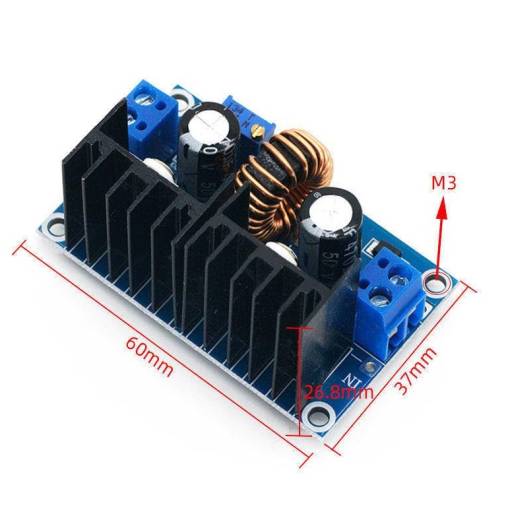

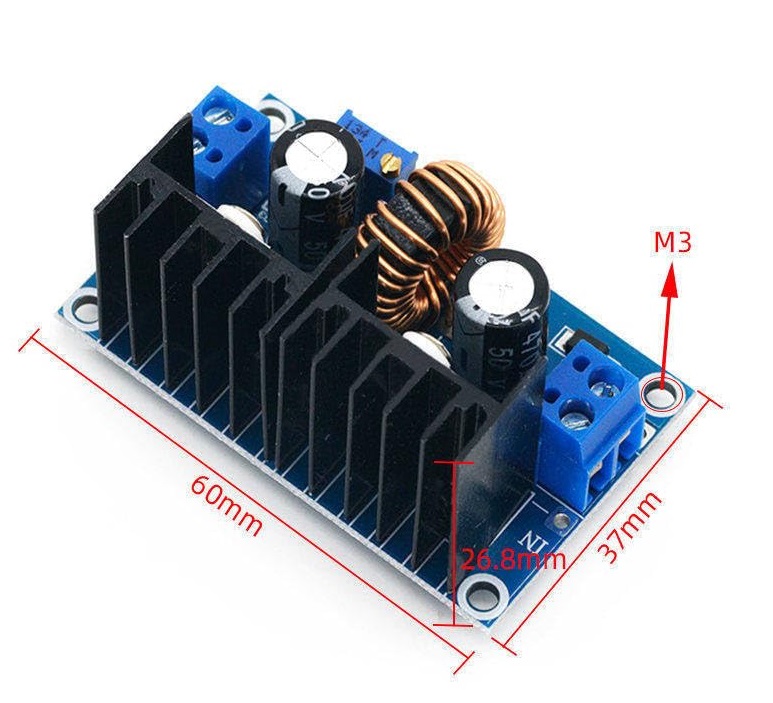

  • Rozměry: cca 61 × 40 × 28 mm
  • Chlazení: pasivní chladič osazen na čipu
  • Přístrojový hmatník: stříbrný, ⌀12mm
  • Displej: ne

✅ Využití:

  • Napájení LED pásků, ventilátorů, čerpadel
  • Snížení napětí z baterií nebo napájecích zdrojů (např. 24 V → 12 V)
  • Napájení Arduino, ESP, STM32 a jiných modulů
  • DIY nabíječky (s přídavnou ochranou)
  • Stabilizace napětí ve vozidlech nebo solárních systémech
  • Napájení převodníků, zesilovačů, kamer a další elektroniky

Tipy pro použití:

  • Výstupní napětí nastavuj potenciometrem bez zátěže a kontroluj multimetrem
  • Pro proudy 5 A zajisti aktivní chlazení (např. ventilátor)

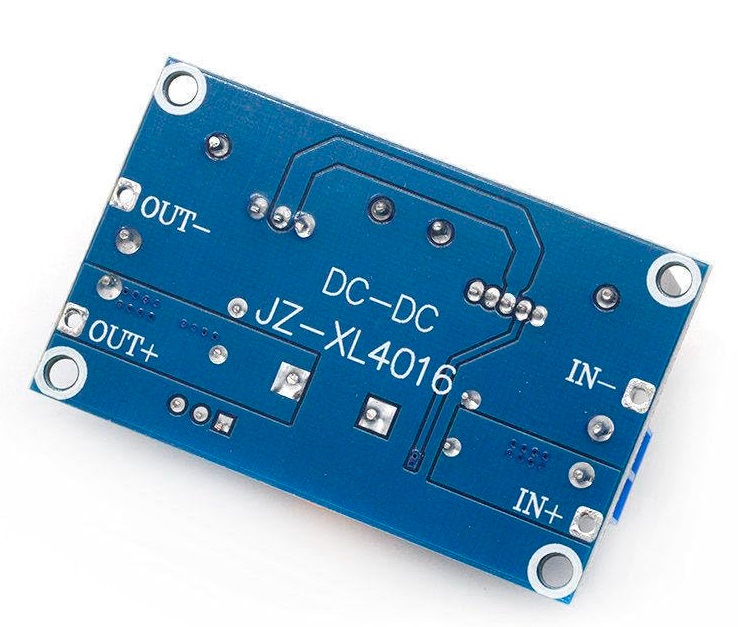

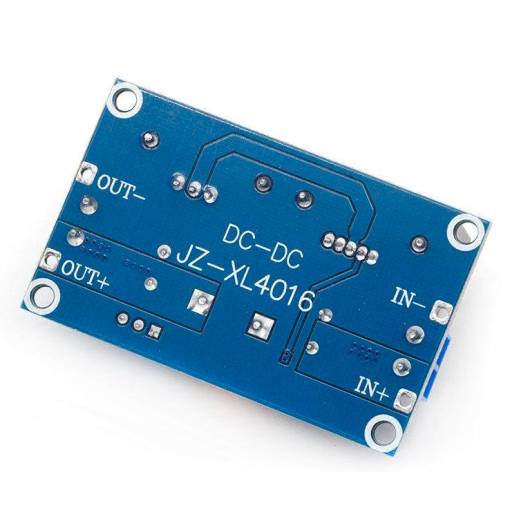

  • Modul není galvanicky oddělený – vstupní a výstupní GND jsou spojeny
  • Doporučeno přidat výstupní kondenzátor pro citlivější zařízení

XH-M401 s XL4016E1 je silný, spolehlivý a efektivní měnič napětí pro každého, kdo potřebuje stabilní a výkonné napájení v kompaktním provedení.

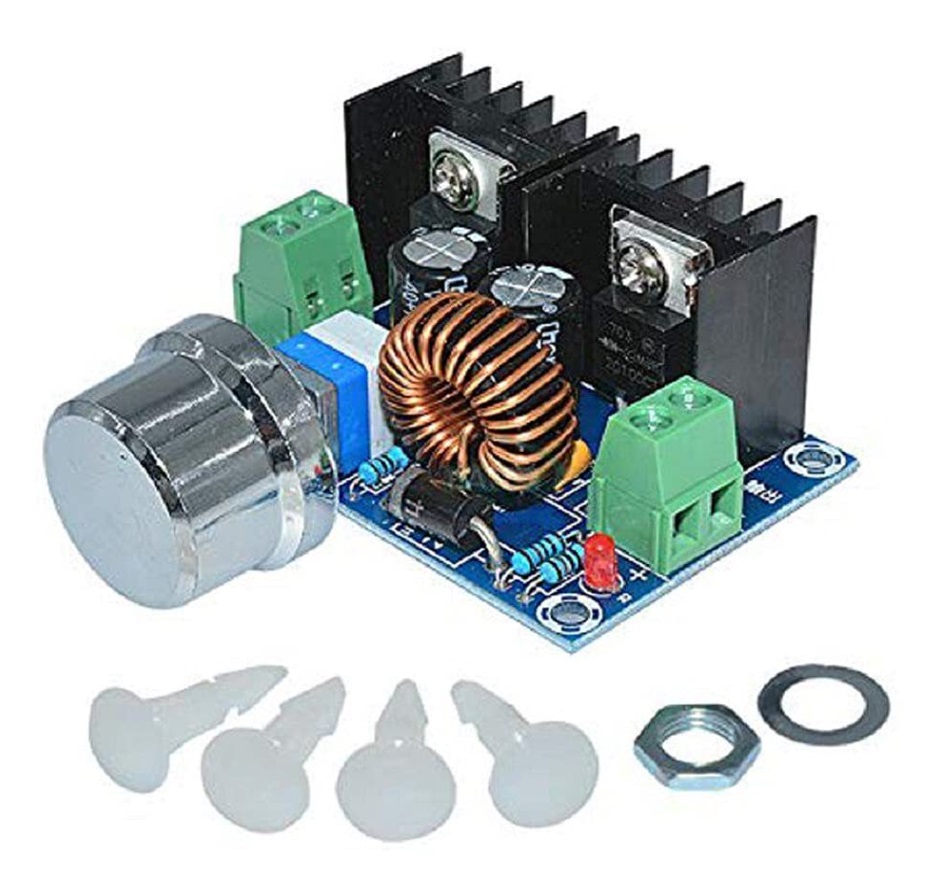

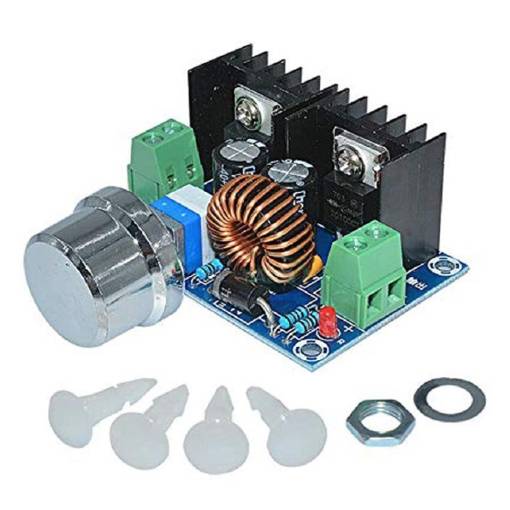

Obsah balení:
1x Step-down měnič XH-M401 – 5–40 V na 1.25–36 V, XL4016E1, max. 5 A
4x Přístrojová nožička
1x Hmatník potenciometru
