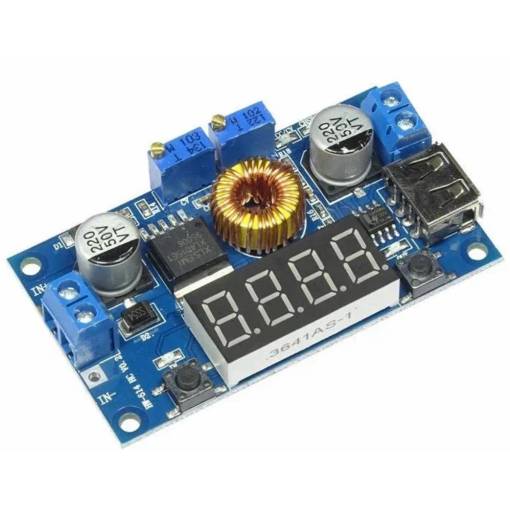

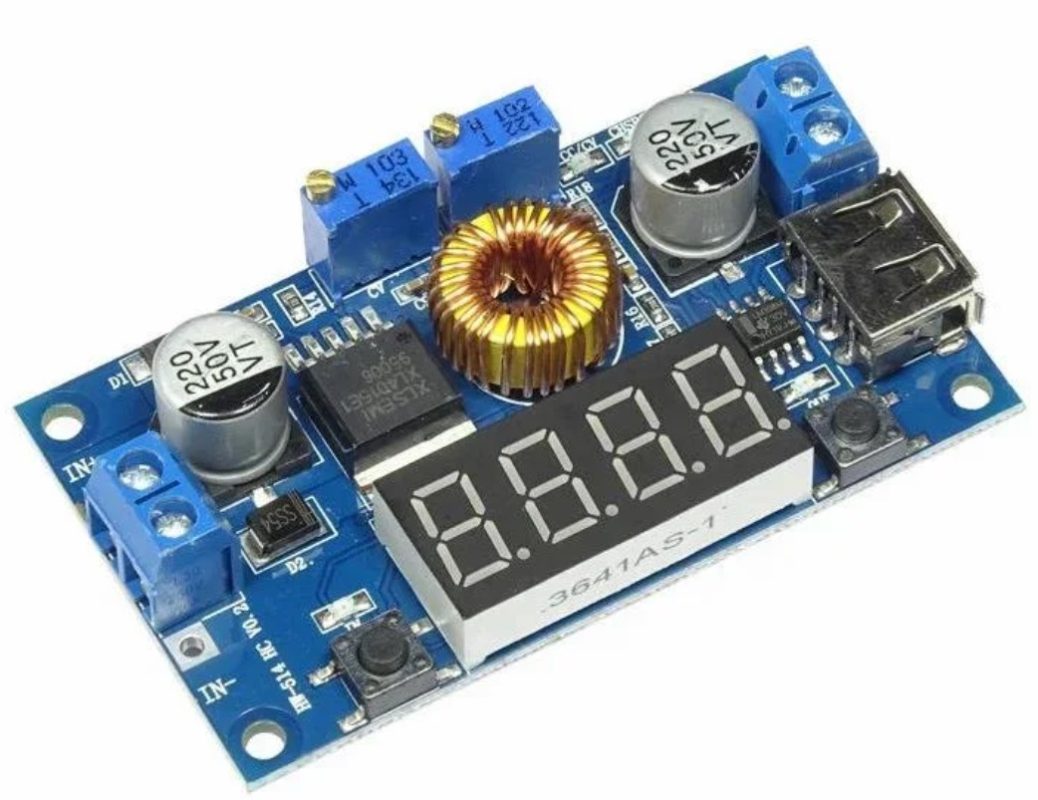

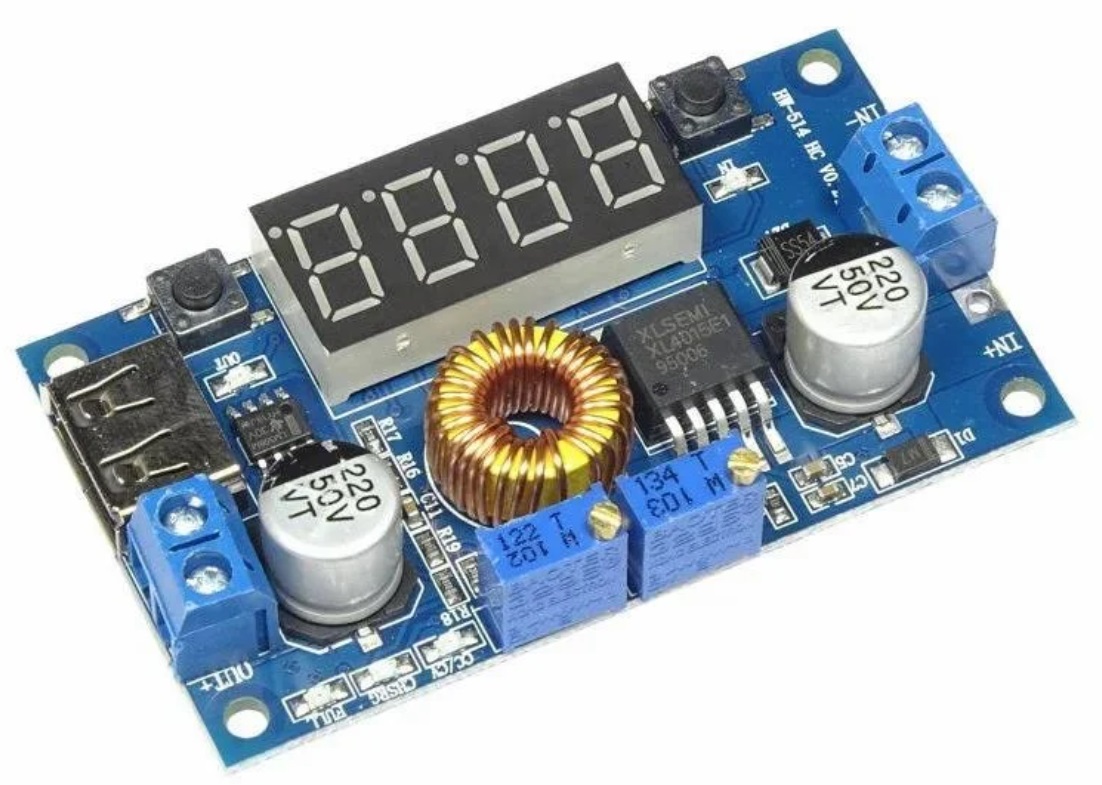

Univerzální DC-DC snižující měnič s čipem XL4015 umožňuje převod vstupního napětí 5–40V na stabilní výstupní napětí 1,5–37V. Výstupní proud až 5A. Modul má možnost pracovat v režimu CV - konstantní napětí nebo CC - konstatntní proud. Ideální pro řešení jednoduchého bateriového nabíjení, solárního napájení, napájení modulů, mikrokontrolérů, LED pásků a dalších zařízení.

Multifunkční displej zobrazuje napětí na vstupu, napětí na výstupu, aktuální protékající proud a aktuální výkon


⚙️ Technické parametry:

  • Typ: DC-DC step-down měnič (buck) s režimem CC
  • Integrovaný obvod: XL4015
  • Vstupní napětí: 5 – 40 V DC
  • Výstupní napětí: 1,5 – 37 V DC (nastavitelné)
  • Maximální výstupní proud: 5 A (doporučeno do 4A trvale)
  • Účinnost: až 96%

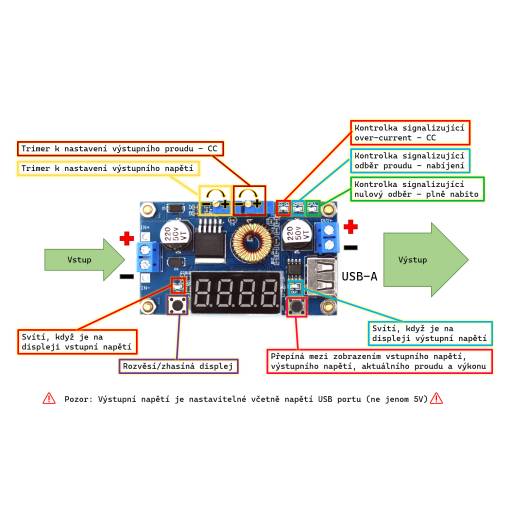

  • Ovládání výstupního napětí: jeden výceotáčkový trimr pro výstupní napětí
  • Ovládání výstupního proudu: jeden výceotáčkový trimr pro nastavení konstantního proudu
  • Vývody: Šroubovací svorkovnice, výstupní USB-A konektor
  • Rozměry: 68 × 40 × 16 mm
  • Hmotnost: cca 35 g
  • Montážní otvory: ano
  • Displej indikace: vstupní napětí, výstupní napětí, aktuální proud, aktuální výkon.
  • LED indikace: Over-current, průchod proudu (nabíjení), žádný proud (plně nabito)

⚠️ Pozor: Výstupní napětí je nastavitelné včetně napětí USB portu (ne jenom 5V)️⚠️


✅ Využití:

  • Snížení napětí např. z 24 V na 5 V nebo 3.3 V
  • Napájení mikrokontrolérů (Arduino, ESP, STM32...)
  • LED pásky, senzory, motory, reléové moduly
  • Vlastní napájecí zdroje a stabilizátory
  • Solární a bateriové napájecí systémy
  • Školní a výukové projekty

Tipy pro použití:

  • Výstupní a vstupní GND jsou propojené – modul není galvanicky oddělený
  • Pro vyžší proudové odběry je dobré použít výkonný chladič nebo aktivní chlazení celé desky
  • Není vhodný pro citlivé audio zařízení bez další filtrace

Step-down měnič s XL4015 je univerzální napájecí modul, který díky své jednoduchosti, dostupnosti a spolehlivosti najde uplatnění v každé dílně, laboratorním projektu nebo trvalém zařízení.

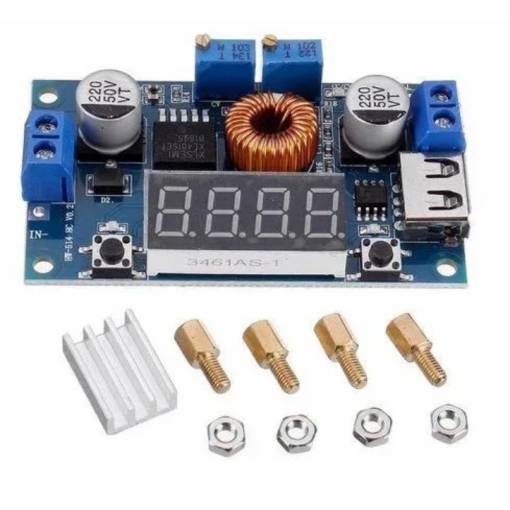

Obsah balení:
1x Step-down měnič XL4015 4–40V na 1.5–37V, 5 A / 75 W, multifunkční displej, CC/CV režim, USB-C
1x Chladič pro XL4015
4x distanční sloupek M3x5+5mm
4x Matice M3
