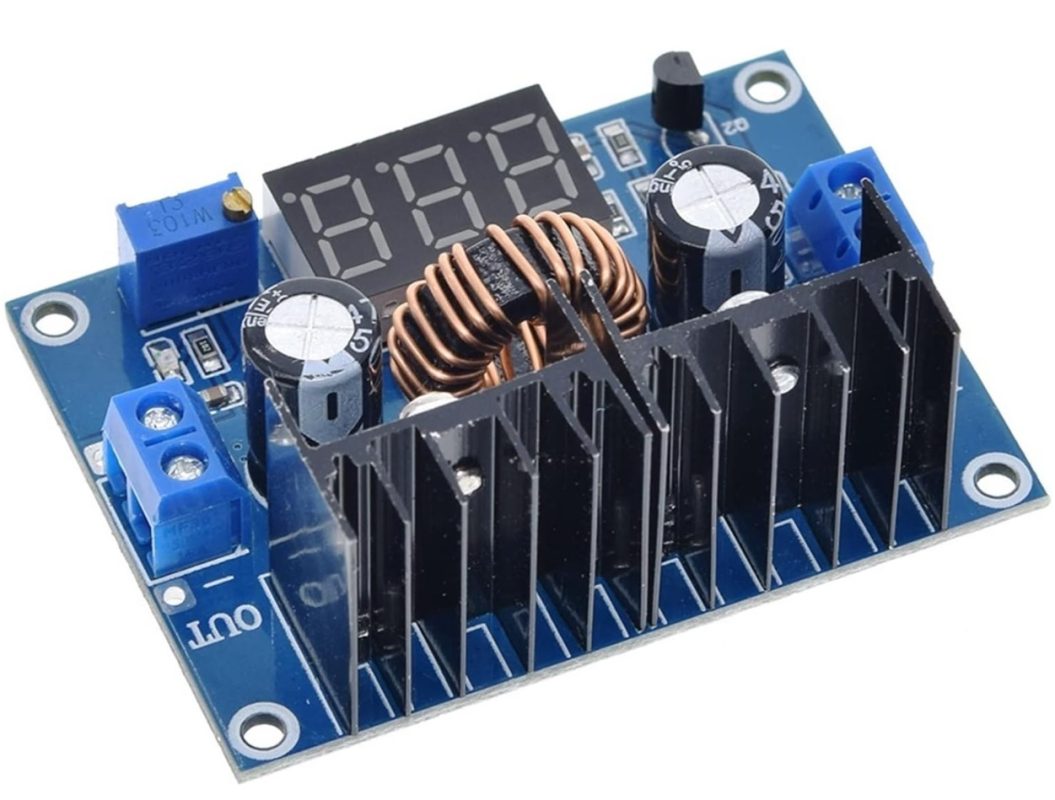

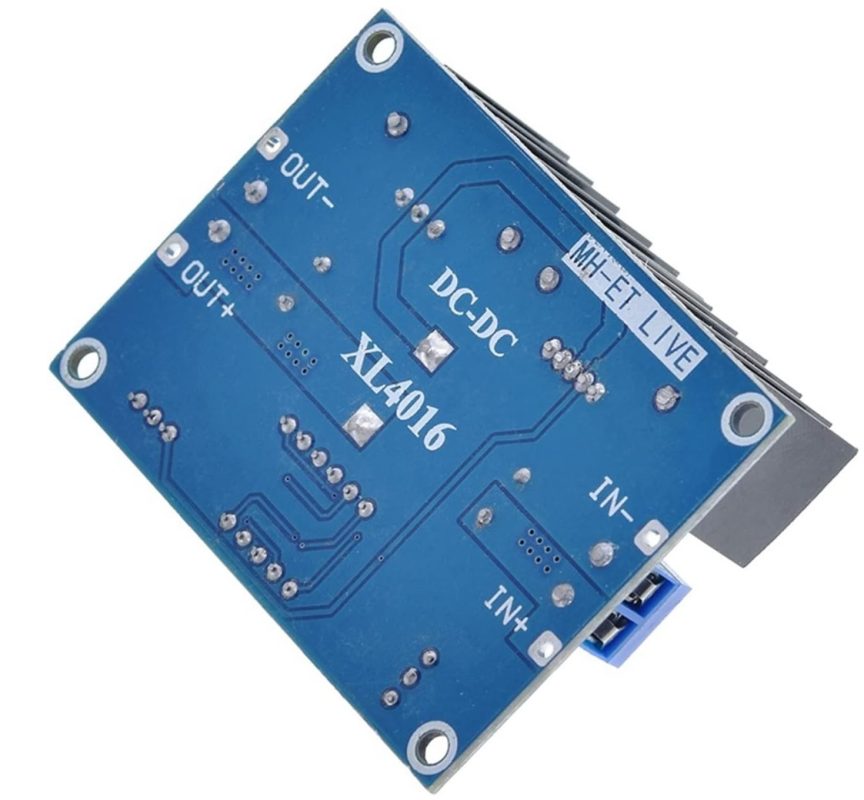

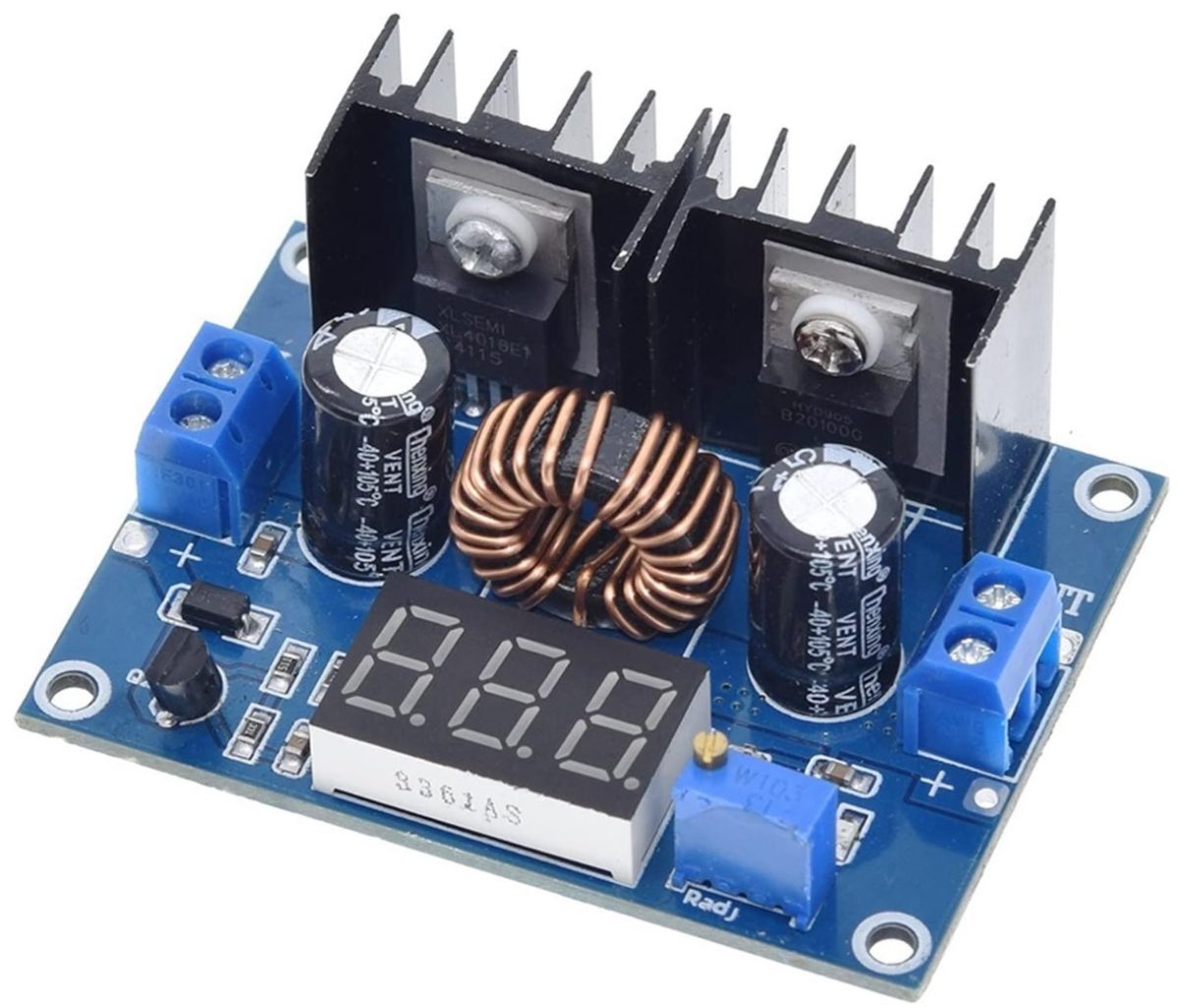

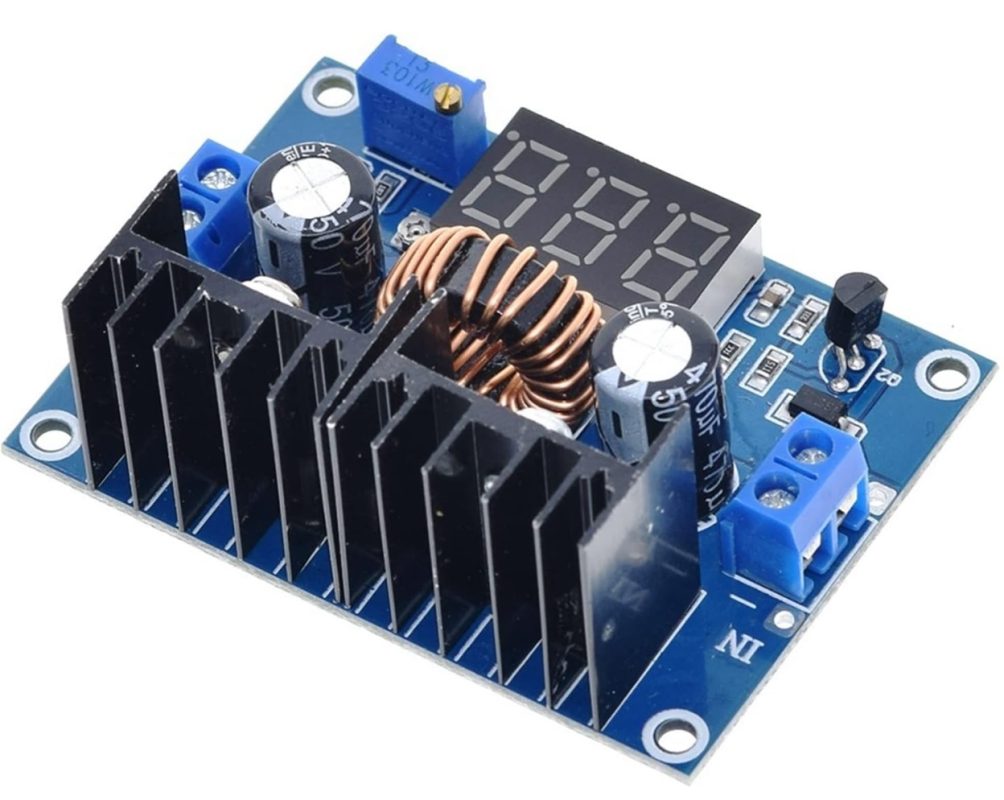

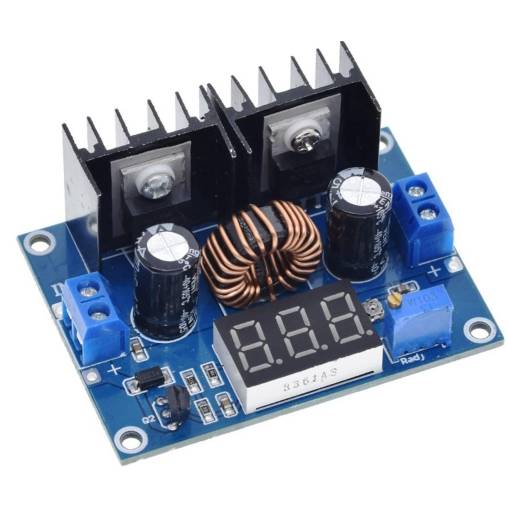

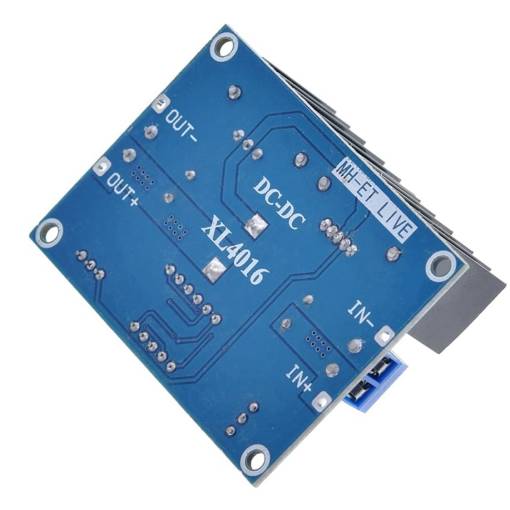

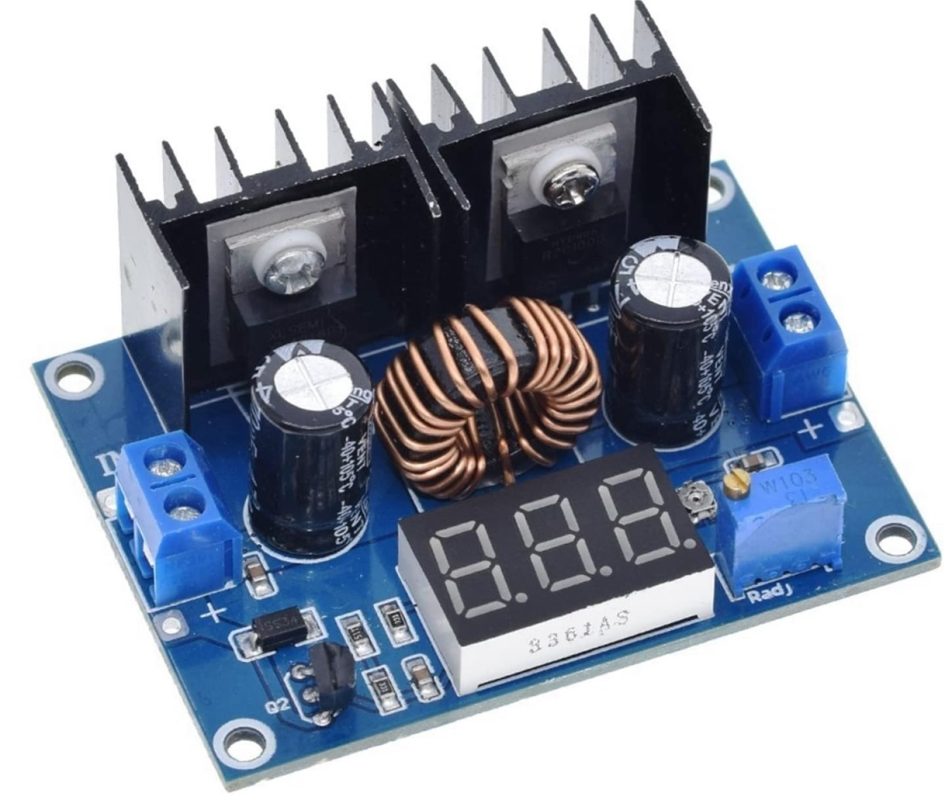

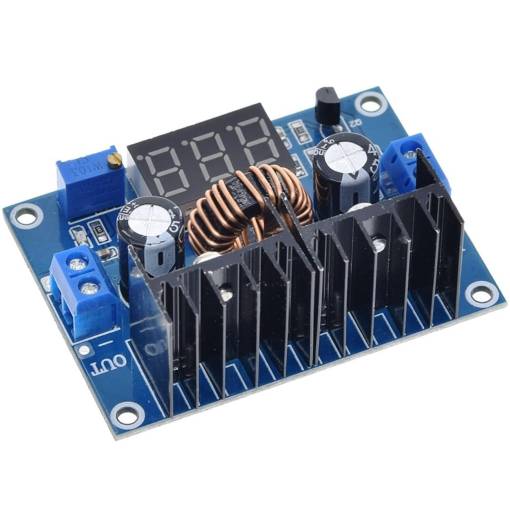

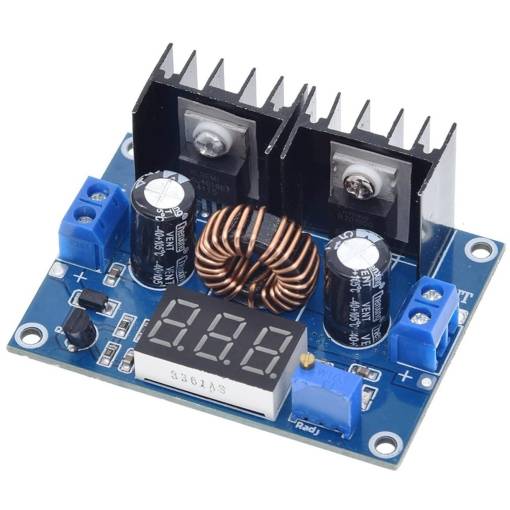

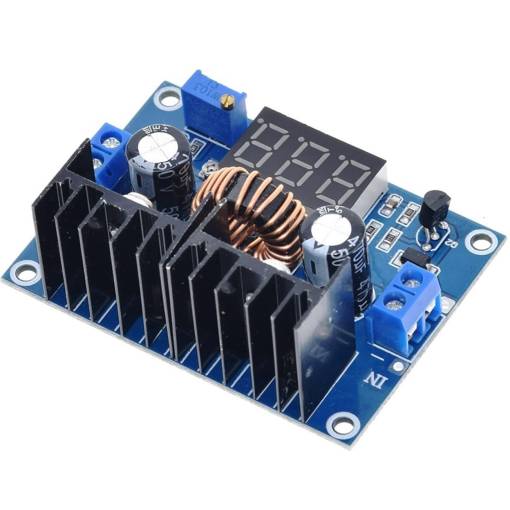

Modul XH-M404 je výkonný DC-DC step-down (buck) měnič, vhodný pro spolehlivé snížení napětí v rozsahu 4–40 V DC na nastavitelné výstupní napětí pomocí víceotáčkového trimru. Založený je na čipu XL4016E1, který je dimenzován až na 7 A výstupního proudu (krátkodobě), doporučeno max. 5 A pro trvalý provoz bez chlazení.

Součástí modulu je 3místný LED voltmetr, který v reálném čase zobrazuje aktuální výstupní napětí. Měnič je ideální pro napájení elektronických zařízení, LED pásků, motorů, mikrokontrolérů, nabíječek nebo laboratorních obvodů.


⚙️ Technické parametry:

  • Model: XH-M404
  • Typ: DC-DC step-down (buck) měnič
  • Řídicí čip: XL4016E1
  • Vstupní napětí: 4 – 40 V DC
  • Výstupní napětí: 1.25 – 36 V DC (nastavitelné víceotáčkovým trimrem)
  • Výstupní proud: max. 7A (doporučeno max. 5 A trvale)
  • Maximální výkon: až 180W
  • Účinnost: až 96 %
  • Regulace výstupu: víceotáčkový trimr
  • Displej: LED voltmetr (zobrazuje výstupní napětí)
  • Frekvence spínání: cca 180 kHz

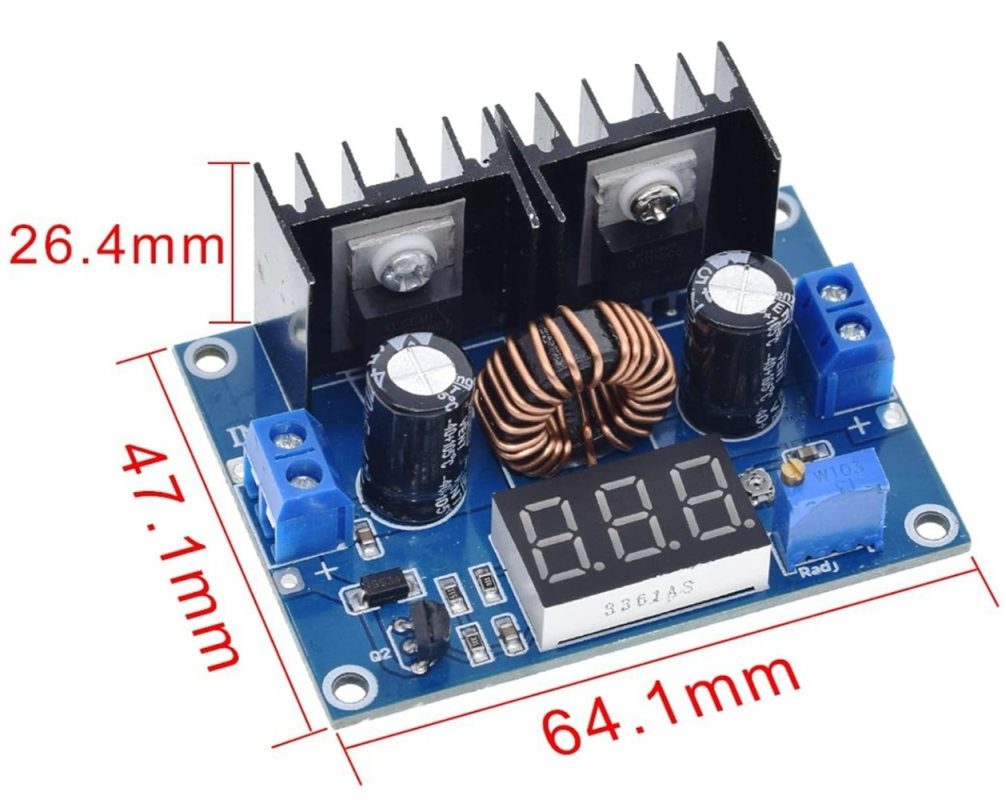

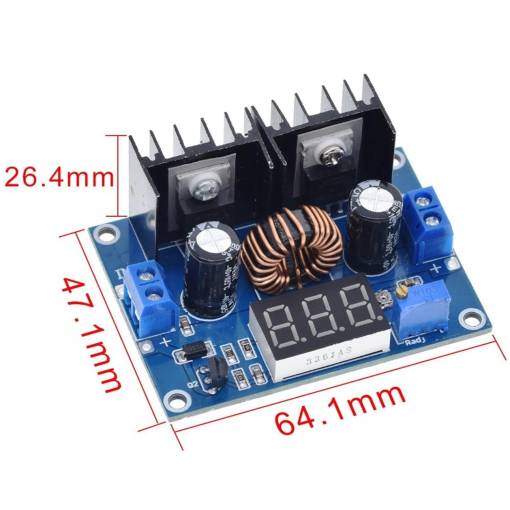

  • Rozměry: cca 65 × 39 × 22 mm
  • Chlazení: možnost přidání pasivního/aktivního chladiče
  • Ochrany: částečné (přepětí, přehřátí – dle návrhu)

✅ Využití:

  • Snížení napětí např. z 24 V na 12 V nebo 5 V
  • Napájení LED pásků, ventilátorů, motorů
  • Napájení Arduino, ESP, STM32, dalších mikrokontrolérů
  • DIY nabíječky (doporučeno s další ochranou)
  • Laboratorní zdroj v kompaktní velikosti
  • Vhodné pro automobilovou nebo solární techniku

Tipy pro použití:

  • Před připojením zátěže nejprve nastav výstupní napětí trimrem bez zatížení.
  • Výstupní napětí lze jemně ladit – víceotáčkový trimr umožňuje přesné nastavení.
  • Pro vyšší proudy přidej chladič na výkonový čip (XL4016) a/nebo ventilátor.
  • Měnič není galvanicky oddělený – výstupní GND je spojena se vstupní.

XH-M404 je výborný a všestranný snižující měnič napětí s vysokým výkonem a integrovaným voltmetrem. Vhodný do dílny, laboratoře i do trvalých napájecích řešení.
