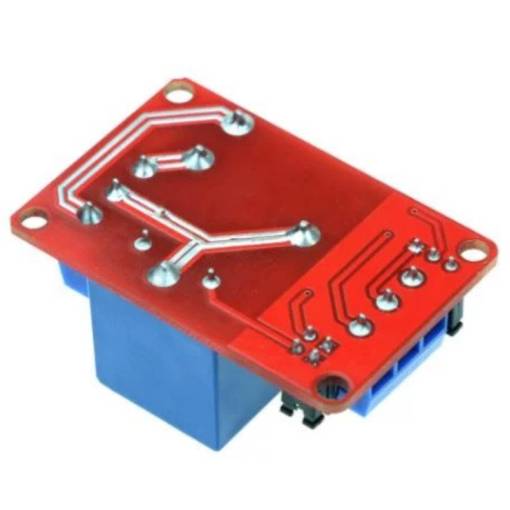

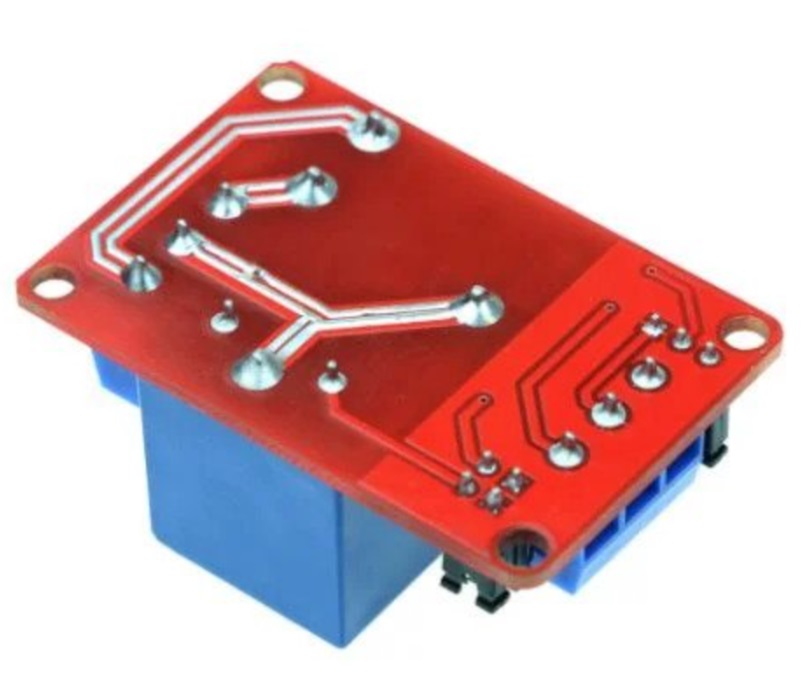

Tento jednokanálový silový relé modul je osazen výkonným relé Songle SLA-05VDC-SL-C, které umožňuje spínání zatížení až 30 A při 250 V AC nebo 30 V DC. Je ideální pro projekty, kde je potřeba spolehlivě ovládat silové spotřebiče z nízkonapěťového řídicího systému (např. Arduino, ESP32, Raspberry Pi, PLC).

Modul je vhodný pro ovládání motorů, čerpadel, LED pásků, topení, napájecích větví nebo pro automatizaci domácnosti a dílny.


Nastavitelné jumpery:

  • DC+ / DC–
    Umožňují zvolit způsob napájení modulu:
    • DC+ – používá společné napájení 5 V pro relé i vstupní logiku
    • DC– – umožňuje oddělené napájení relé a řídicí logiky (užitečné pro izolaci při řízení z citlivého mikrokontroléru).
      Poznámka: Při odděleném napájení musí být společná zem (GND) propojena mezi logikou a relé.
  • L / H
    Volí logiku spouštění relé:
    • L (LOW trigger): relé se sepne při log. 0 (GND) na vstupu
    • H (HIGH trigger): relé se sepne při log. 1 (napětí 3.3–5 V)

⚙️ Technické parametry:

  • Typ relé: Songle SLA-05VDC-SL-C
  • Napětí cívky: 5 V DC
  • Proud cívky: cca 185 mA
  • Spínané napětí a proud:
    • max. 250 V AC / 30 A
    • max. 30 V DC / 30 A
  • Počet kanálů: 1 (jednokanálový)
  • Ovládací vstup: LOW nebo HIGH dle nastavení jumperu
  • Stavová LED dioda: Ano – signalizuje aktivaci relé
  • Rozměry: cca 45 × 26 × 18 mm
  • Montážní otvory: Ano

✅ Využití:

  • Spínání výkonných spotřebičů (motor, osvětlení, topení)
  • Automatizace domácnosti, dílny, garáže
  • Řízení z mikrokontrolérů (Arduino, ESP32, Raspberry Pi, STM32)
  • Přepínání mezi primárním a záložním napájením
  • Řízení čerpadel, ventilátorů, zámků, solenoidů
  • Ovládání z PLC výstupů nebo reléových výstupních modulů

Obsah balení:

  • 1× relé modul s relé SLA-05VDC-SL-C

Tento silový relé modul 5V / 30A je ideálním řešením pro všechny projekty, kde potřebuješ spolehlivě ovládat zařízení s vyšším proudovým odběrem. Díky přepínatelnému typu spouštění (LOW/HIGH) a možnosti odděleného napájení jej snadno začleníš i do citlivějších řídicích obvodů.
