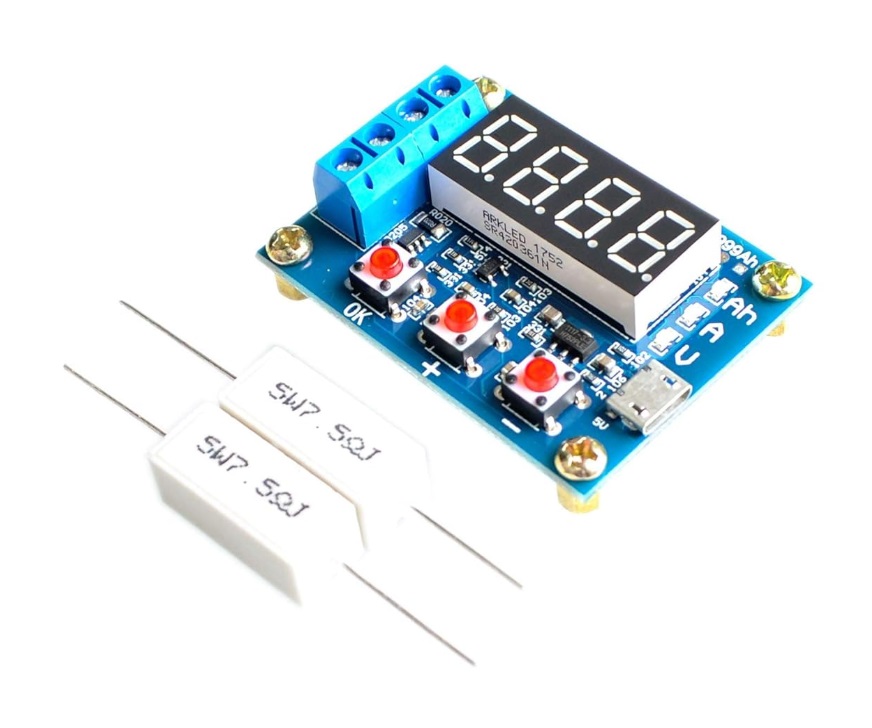

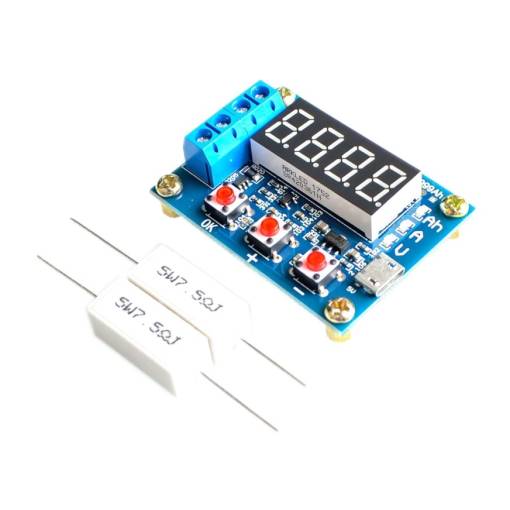

ZB2L3 – tester kapacity Li-ion baterií včetně 2× výkonového rezistoru 5W 7.5Ω

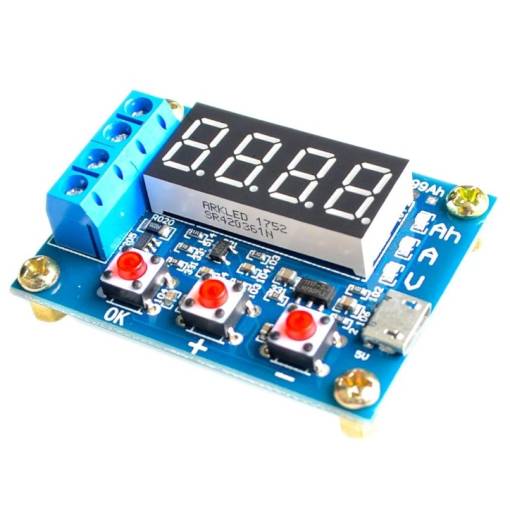

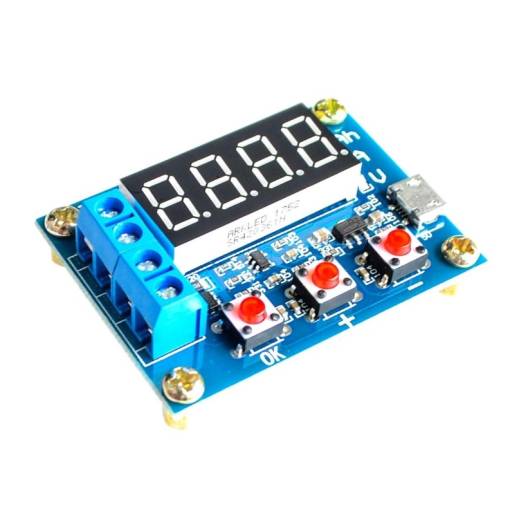

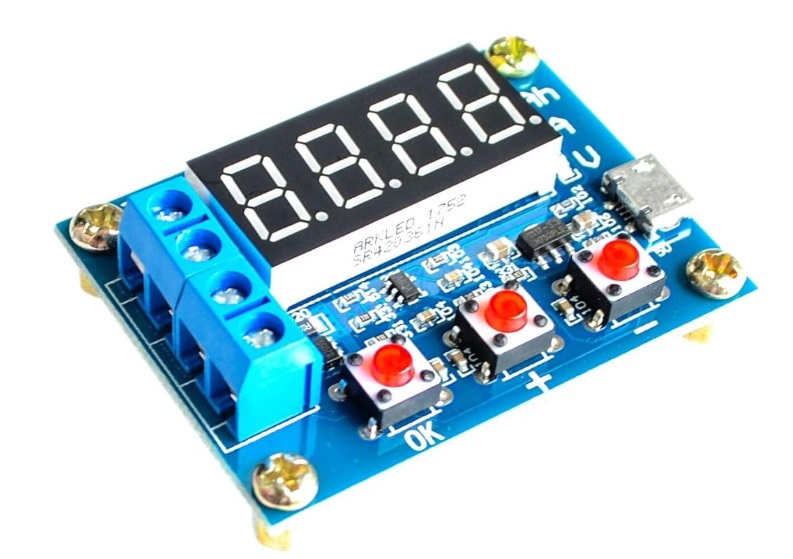

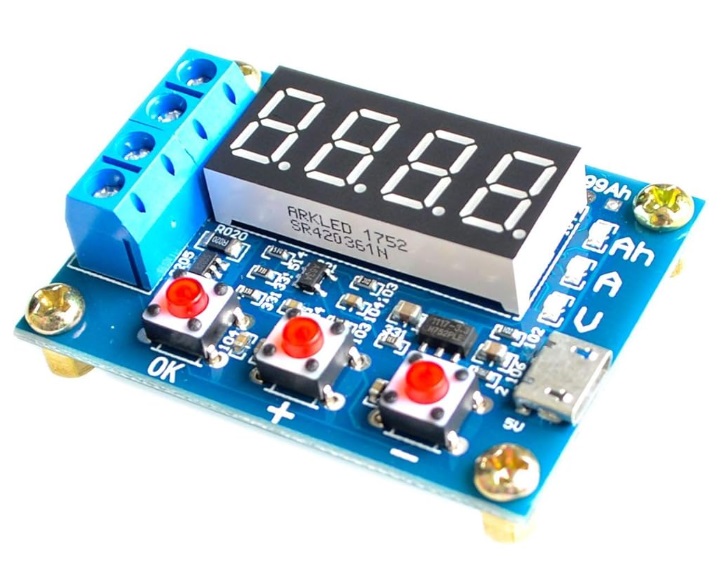

ZB2L3 je jednoduchý, ale účinný tester pro měření skutečné kapacity Li-ion baterií (např. 18650, 14500, 26650 apod.). Měření probíhá kontrolovaným vybíjením přes zátěž a výsledná kapacita v mAh je zobrazena na podsvíceném LCD displeji, spolu s napětím a časem vybíjení.

Tester je dodáván včetně dvou výkonových rezistorů 5W 7.5Ω, které slouží jako vybíjecí zátěž – modul je tedy připraven k okamžitému použití. Hodí se pro kutily, opraváře, repasování akumulátorů nebo každého, kdo chce třídit články podle reálné výdrže.

Jak ZB2L3 používat (včetně popisu svorek):

Popis svorkovnice:

• R a R – výstupy pro připojení vybíjecí zátěže (rezistorů)
• +IN a –IN – vstupy pro připojení testované baterie

Postup testování:

1. Připoj rezistory (součástí dodávky):
   Připoj oba rezistory 5W 7.5Ω na svorky R a R. Pokud chceš nižší zátěž (delší test), lze použít jen jeden.
2. Připoj baterii:
   Připoj testovanou Li-ion baterii ke svorkám +IN a –IN. Dbej na správnou polaritu.
   Vstupní napětí baterie musí být mezi 2–15 V.
3. Nastav koncové napětí:
   Pomocí tlačítka na modulu nastav koncové vybíjecí napětí, např. 3.0 V (doporučeno pro 18650).
4. Spusť test:
   Po připojení modul automaticky spustí vybíjení přes rezistory. Na displeji se zobrazuje aktuální napětí, čas a průběžně počítaná kapacita.
5. Po dokončení:
   Jakmile napětí baterie dosáhne nastaveného minima, tester test automaticky ukončí a na displeji se zobrazí konečná kapacita baterie v mAh.

✅ Tipy pro přesné měření:

• Před testem plně nabij baterii (např. na 4.2 V u Li-ion).
• Nepoužívej baterie pod 2.5 V – riziko poškození.
• Lze testovat i jiné typy baterií (např. LiFePO4) s upraveným koncovým napětím.

Technické parametry:

• Model: ZB2L3
• Vstupní napětí (měřená baterie): 2 – 15 V
• Rozsah měření kapacity: až 9999 mAh
• Zátěž: 2× přiložený výkonový rezistor 5W 7.5Ω
• Displej: LCD s podsvícením (napětí, čas, mAh)
• Rozměry modulu: cca 60 × 20 × 10 mm
• Hmotnost: cca 10 g

Obsah balení:

• 1× tester ZB2L3
• 2× výkonový odpor 5W 7.5Ω

ZB2L3 je ideální volba pro každého, kdo chce jednoduše a spolehlivě ověřit skutečný stav svých Li-ion baterií.
