Vývojová deska ESP32-CAM, WiFi + Bluetooth s kamerovým modulem OV3660

Vývojová deska ESP32S s kamerovým modulem OV3660 a PSRAM. Jednoduchý způsob jak pořídit snímek či stream s mikrokontrolerem. Ať už za použití vlastního ESP serveru, nebo integrací do ESPHome.

Kód produktu	1561971586
Dostupnost:	Skladem 34

Běžná cena:	309 255 Kč
Sleva:	-%
Cena s DPH:	309 Kč
Cena bez DPH:	255 Kč
RP:	0,10 Kč

Hodnocení Heureka

80%, hodnoceno 3x

Ověřený zákazník 10. 9. 2023

Velice malý šikovný modul.
Má v sobě velké množství funkcí.

Mezi anténami nelze přepínat, vždy se může používat jenom jedna.
Nemá žádný USB port

Ověřený zákazník 9. 1. 2023

Relativně levný modul pro různé obrazové aplikace.
Nízká spotřeba

Kvalita obrazu odpovídá ceně :-)

U projektů se zpracováním obrazu si pohlídejte, aby jste aktivovali používání Pseudostatic RAM (PSRAM), výkon se hlavně při vyšších rozlišeních razantně zvýší.
Je výhodnější v ArduinoIDE zvolit "ESP Dev Module" místo "Ai-thinker ESP32-CAM" a parametry si nastavit ručně. Tedy pokud víte co děláte ;-)

Vývojová deska ESP32S s kamerovým modulem OV3660 a PSRAM. Jednoduchý způsob jak pořídit snímek či stream s mikrokontrolerem. Ať už za použití vlastního ESP serveru, nebo s integrací ESPHome.

Specifikace:

Napájecí napětí: 5VDC
Převodník USB/TTL na desce: Ne
Odebíraný proud: 80 až 300mA způsobu dle provozu
ESP32S:
- Fekvence: až 240MHz
- Integrovaná 520kB SRAM
- Podpora rozhraní: UART/SPI/I2C/PWM/ADC/DAC
- Podpora kamerového modulu: OV3660
- Konektivita: Wifi 802.11 b/g/n 2.4 GHz, Bluetooth BT 4.2 + BLE
- Integrovaná wifi anténa + konektor pro externí 2,4GHz anténu
- Režim spánku
- GPIO: 10 datových pinů vyvedených na lištu (TX/RX včetně)
- Integrováno: Lwip a Free RTOS
- Podpora: STA/AP/STA+AP
- Napětí logiky: 3V3
externí PSRAM:
- model: PSRAM64H
- 64 Mbit = 8Mb paměti
- pro externí JPEG buffer kamery a streamování
OV3660:
- Rozlišení: 3 MP
- Maximální rozlišení: 2048 × 1536 (vhodné jen pro snímky)
- Typ senzoru: CMOS
- Výstupní formát: JPEG, RAW
- Autofocus: Ne
- Objektiv: pevný
Slot pro SD kartu: ano, microSD
Flashlight: osazená výkonná bílá led pro přisvícení snímků
Lineární regulátor pro stabilní napájení kamery
Rozměry: 40x28x18mm
Hmotnost: 8g

Balíček obsahuje:

1x Vývojová deska ESP32-CAM, WiFi + Bluetooth
1x Kamerový modul OV3660

FAQ

Deska nemá konektor USB. Jak nahraji kód z Arduino IDE do této desky?:

Tato vývojová deska ESP s kamerovým modulem, nemá USB/TTL převodník pro přímou komunikaci s PC. Je zapotřebí pořídit si a správně zapojit USB/UART převodník jako například tento:
https://dratek.cz/arduino-platforma/1158-eses-cp2102-usb-ttl-prevodnik.html

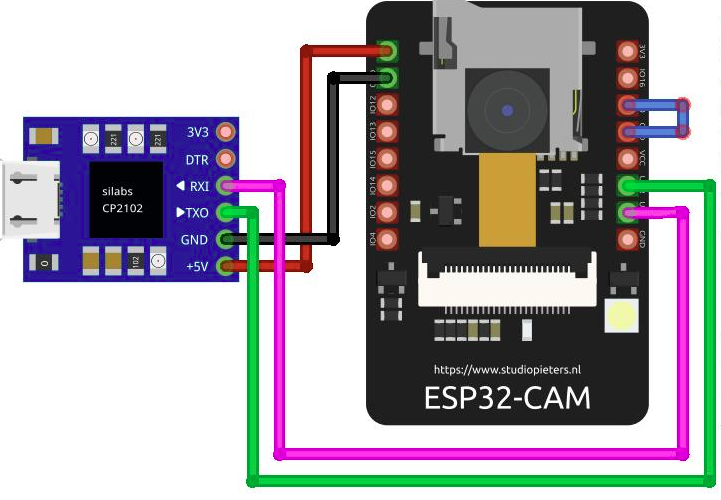

Správné připojení převodníku je na piny UART komunikace (RX, TX), 5V napájení, GND a pro nahrávání kódu také propojka mezi pinem GPIO0 a GND.
zapojení ESP a CP2102
Po připojení převodníku a vsunutí do USB, zapojte propojku a stiskněte tlačítko RST, pak je možné nahrát kód. Pokud se nedaří, stiskněte RST až ve chvíli kdy se v logu na Arduino IDE napíše "Connecting...". Po úspěšném nahrání kódu propojku mezi GPIO0 a GND odstraňte a stiskněte RST. Modul ESP naběhne s vaším nově nahraným kódem.
