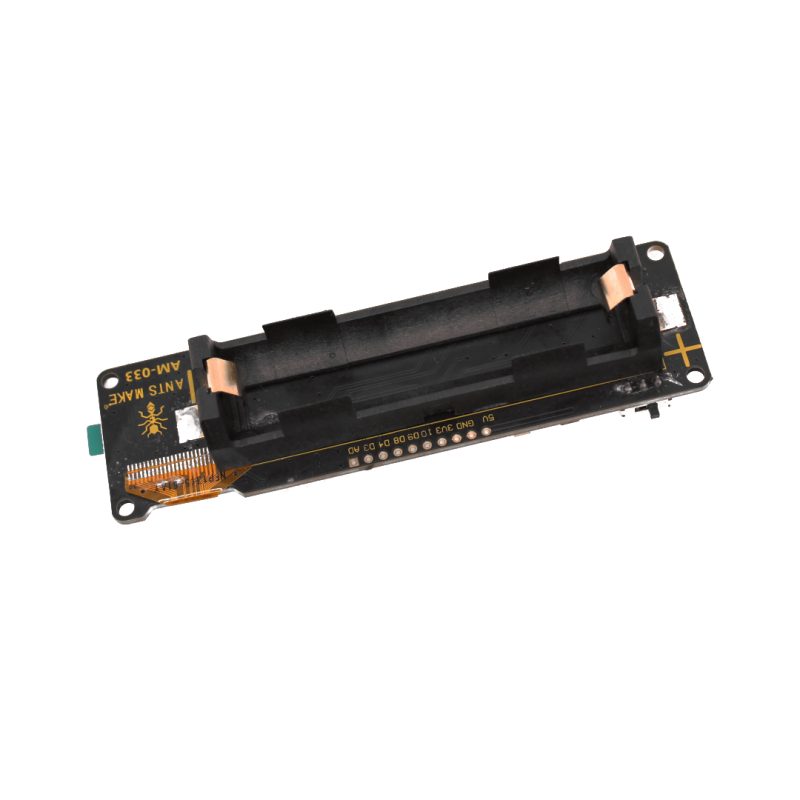

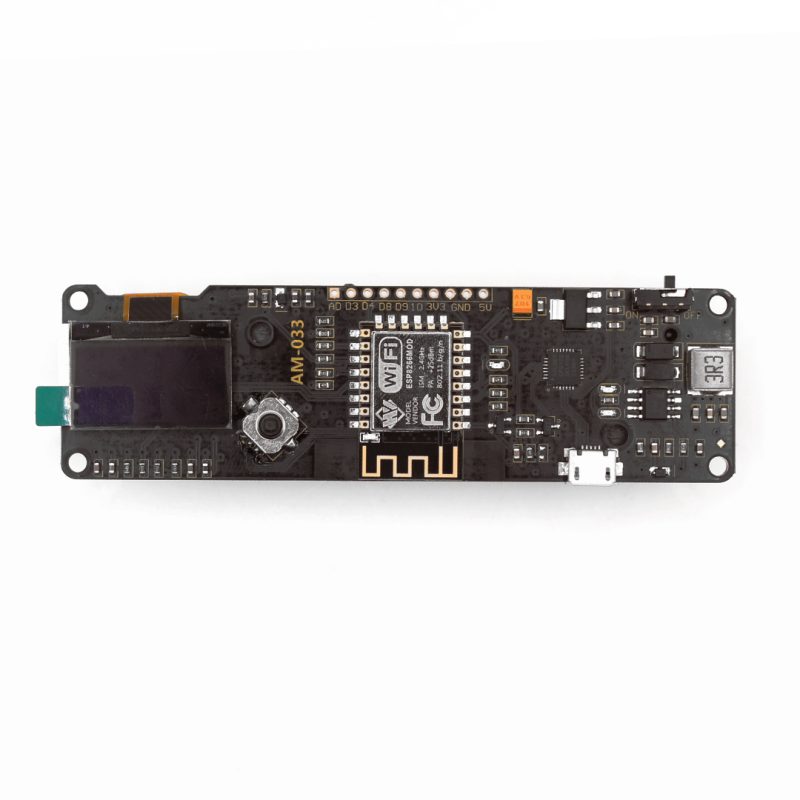

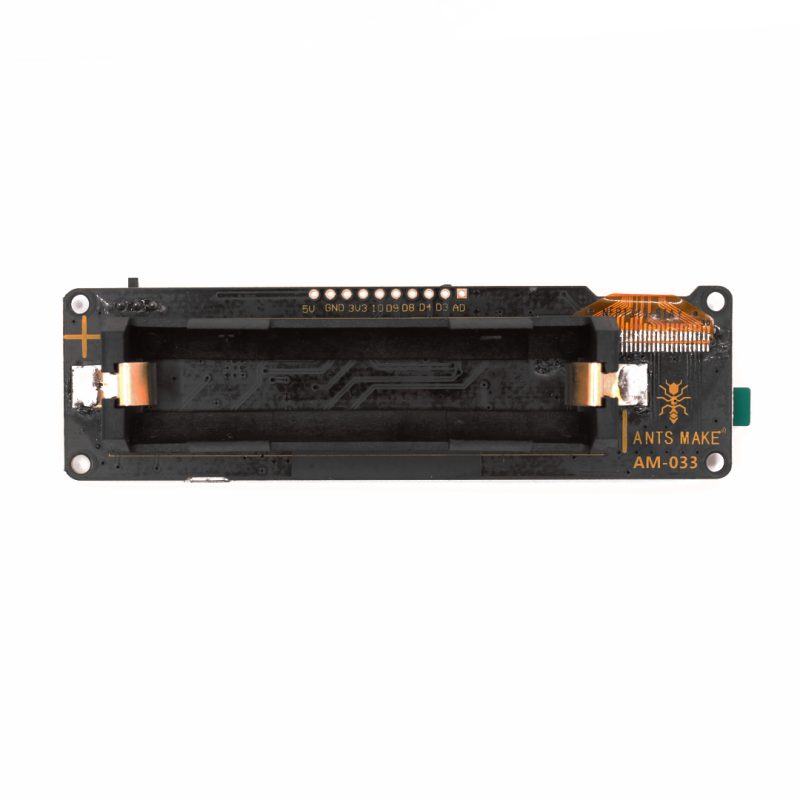

Modul ESP8266 s OLED displejem, více směrovým tlačítkem a držákem na baterii 18650 představuje kompaktní vývojovou desku pro IoT projekty s podporou Wi-Fi, vestavěným obvodem pro nabíjení článku přes Micro USB, posuvným mikrospínačem pro zapnutí napájení, programovatelnou LED diodou a vyvedenými digitálními piny pro snadné sestavení přenosných zařízení bez nutnosti složitého externího zapojování.
Specifikace:
- Napájení: 5V nebo článkem Li-Ion 18650 3,7V
- Konektor: Micro USB
- Čip: ESP8266
- Převodník: CP2102
- Čip nabíjení článku: TP5410
- Stabilizátor: AMS1117 3,3V
- Displej: 0.96" OLED 128 x 64px (rozhraní I2C, piny SDA na D1, SCL na D2)

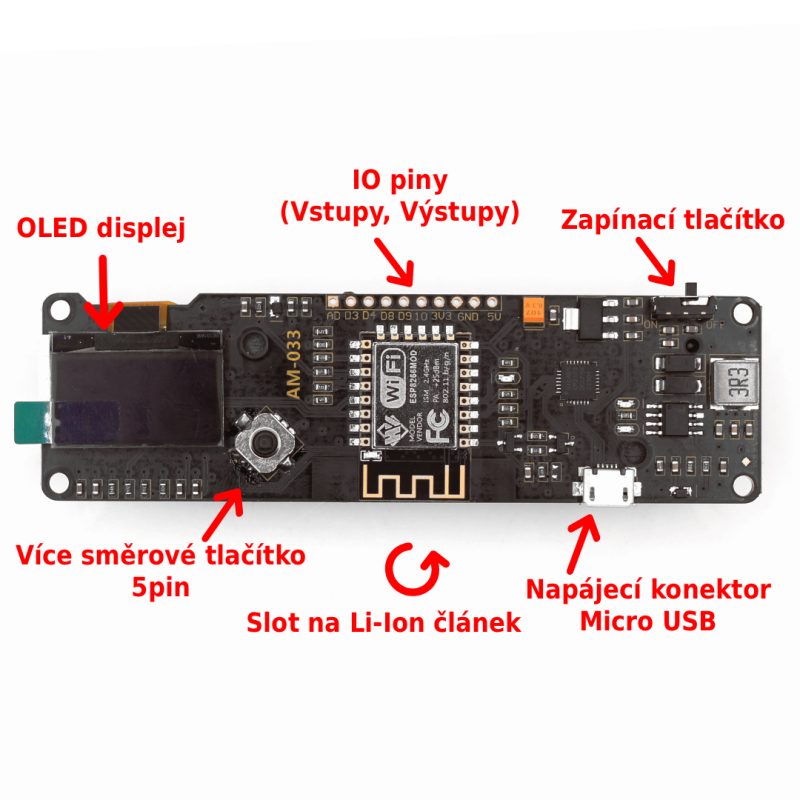

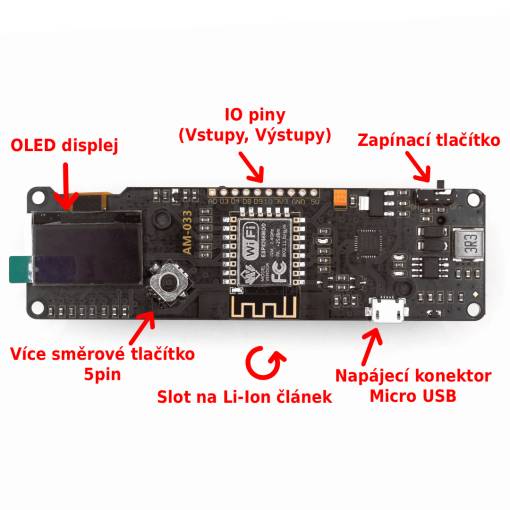

Zapojení osazených komponent:
- LED dioda: D0 (GPIO 16)
- OLED displej: I2C - D1 (SDA), D2 (SCL)
- Více směrové tlačítko: FLASH, RST, D5 (GPIO 14), D6 (GPIO 13), D7 (GPIO 12)

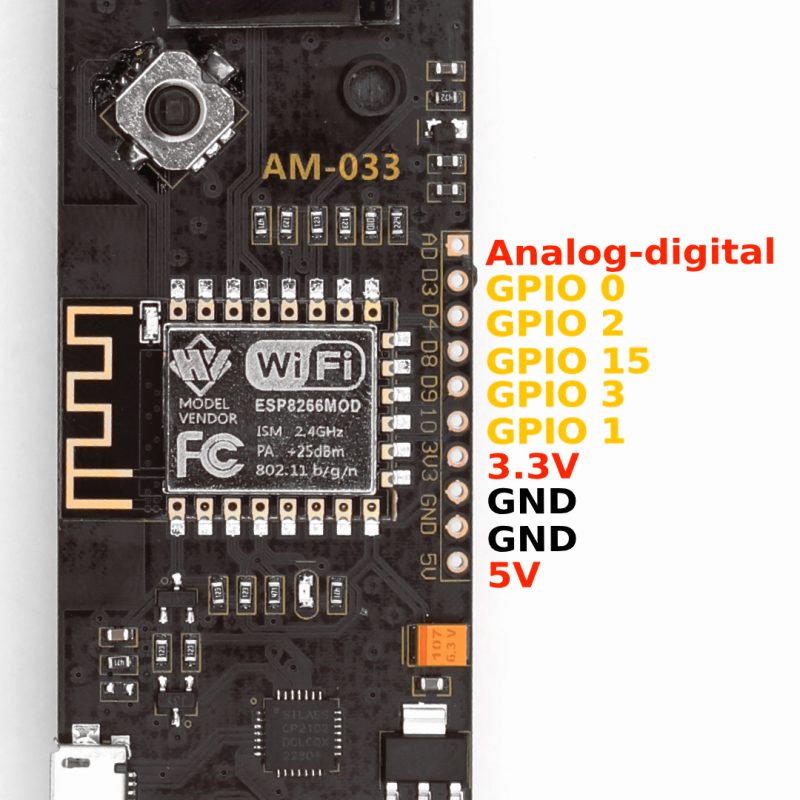

- IO piny (Vstupy, Výstupy): AD, D3 (GPIO 0), D4 (GPIO 2), D8 (GPIO 15), D9 (GPIO 3), D10 (GPIO 1)
Obsah balení:

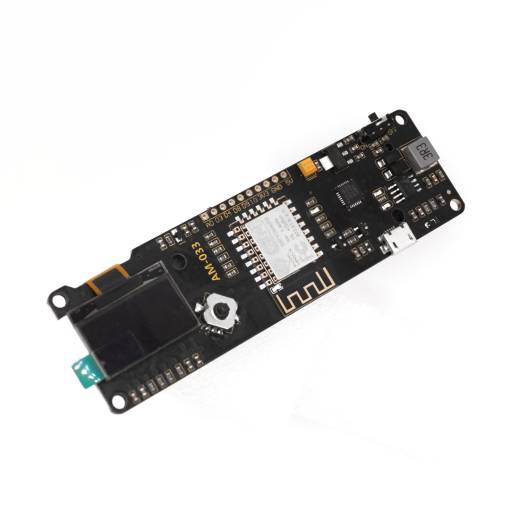

1x ESP8266 NodeMCU s 0.96" OLED displejem a paticí na 18650 baterii
