Dotykový panel 4" TFT s ESP32, WiFi + Bluetooth

Kompaktní ovládací panel určený pro systémy chytré domácnosti a moderní IoT projekty. Zařízení kombinuje výkonný mikrokontrolér ESP32-S3 a dotykový displej s rozlišením 480px v praktickém nástěnném provedení.

Hlavní vlastnosti a rozhraní:

• Zobrazovací jednotka: Modul disponuje dotykovým displejem s rozlišením 480px pro přehledné ovládání.

• Výkon a paměť: Srdcem zařízení je čip ESP32-S3 s 16MB Flash pamětí pro vaše aplikace a projekty.

• Komunikační možnosti: ESP32 obsahuje Wi-Fi a Bluetooth komunikací, což umožňuje snadné připojení do sítě a podporu platformy ESPHome.

• Napájení: Zařízení je možné napájet. Externě 5V, USB-C konektorem, nebo připojením 3,7V baterie pro provoz v místech bez přímého napájení.

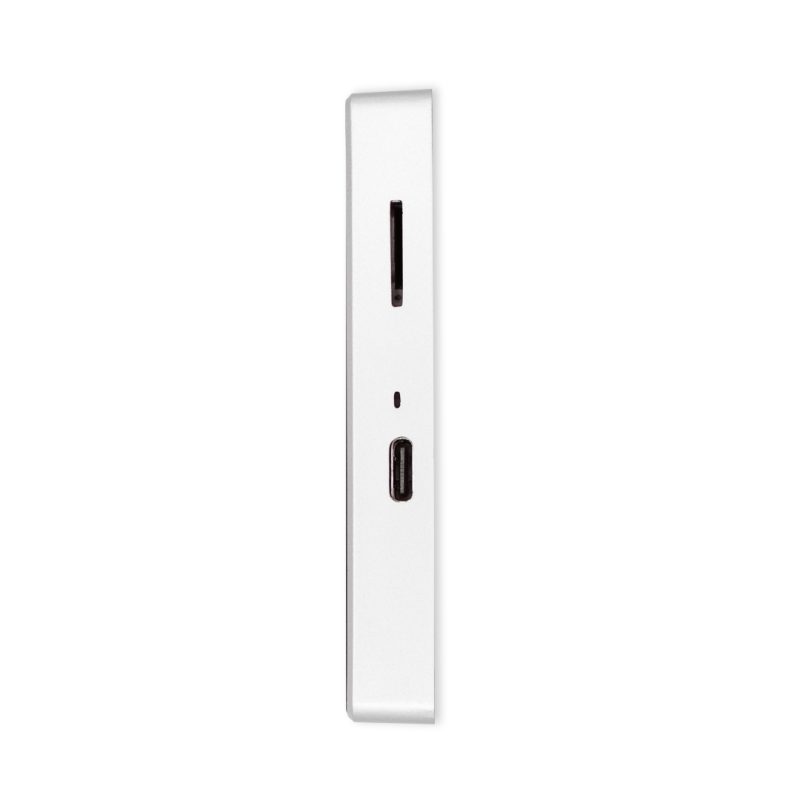

• Rozšiřitelnost a datová úložiště: Modul obsahuje slot na MicroSD kartu vhodný pro zvětšení paměti, ukládání většího počtu obrázků nebo systémových logů.

• Připojení periférií: Modul disponuje třemi digitálními piny určenými pro připojení vstupních a výstupních periférií, jako jsou reléové moduly nebo senzory teploty a vlhkosti, a dále vyvedenou sériovou komunikací pro propojení s dalšími zařízeními.

Integrace do chytré domácnosti:

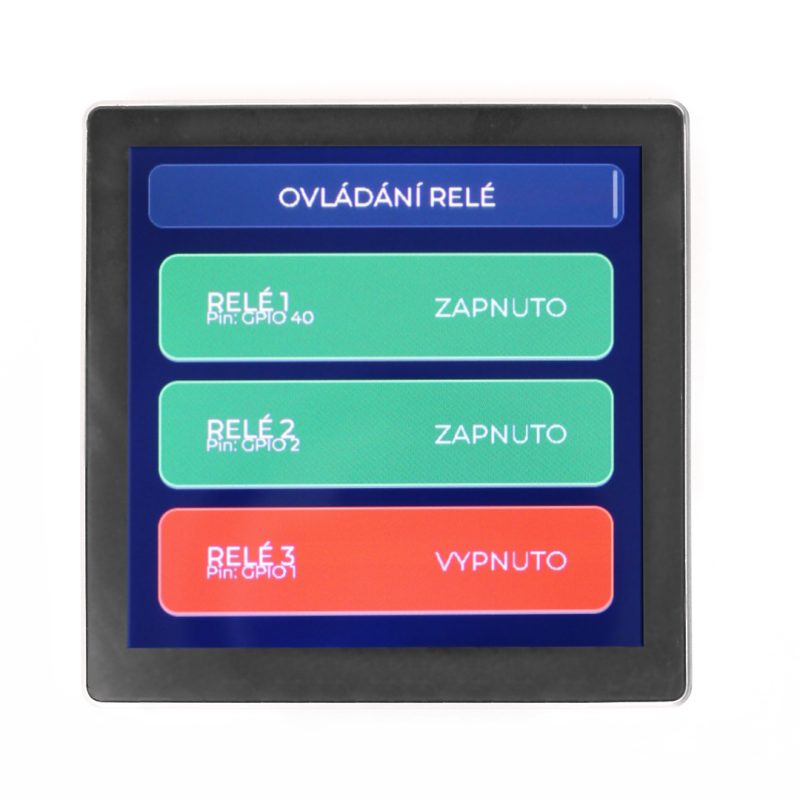

• Modul disponuje podporou platformy ESPHome pro obousměrné ovládání v rámci chytré domácnosti. V záložce ke stažení naleznete konfigurační soubor YAML pro platformu ESPHome, který obsahuje vzorový kód pro ovládání tří relátek. Více o ESPHome se dočtete v našich návodech.

Specifikace:

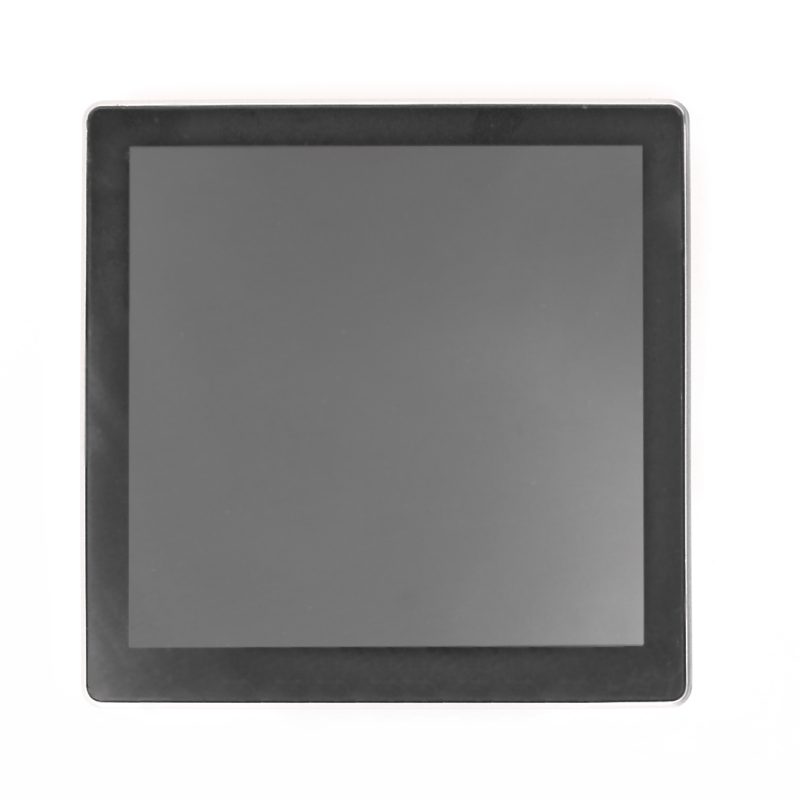

• Displej:
  • Rozlišení: 480 x 480px
  • Dotykový panel: Kapacitní
  • Velikost: 4 palce (71,8 x 70,2mm)
  • Typ: TFT
  • Čip: ST7701
  • Barvy: RGB 65k barev
  • Pozorovací úhel: > 60°
  • Napájení: 5V
  • Spotřeba: < 300mA

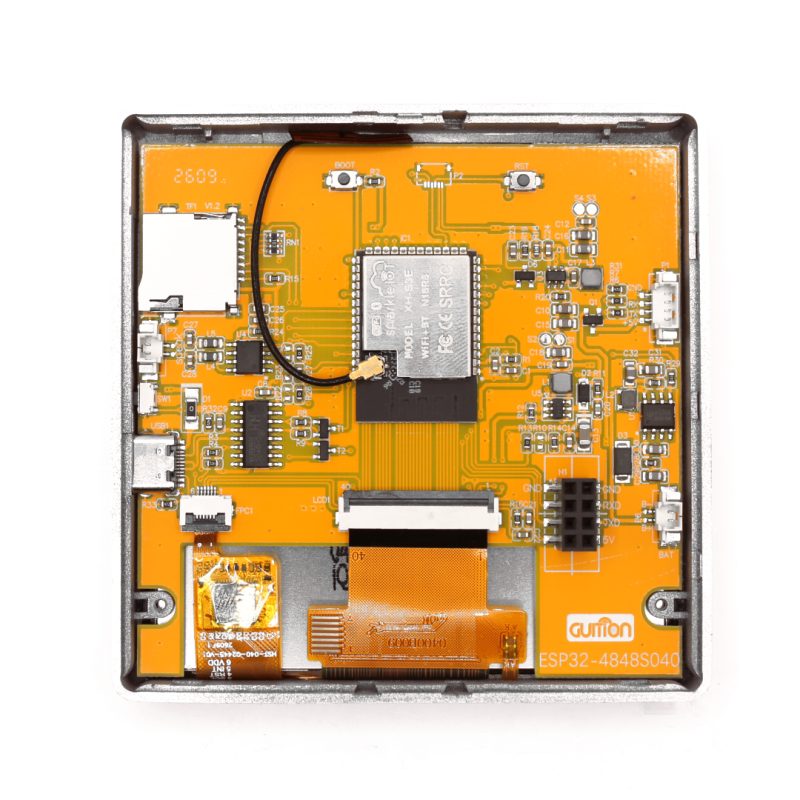

• Základní deska:
  • Převodník: CH340C
  • Čip: ESP32 S3 240MHz
  • Počet jader: 2
  • Flash: 16MB
  • Logické urovně: 3,3V


• Rozhraní:

  • Napájení:
    • USB-C konektor
    • Externě 5V
    • 3,7 baterie s konektorem JST-micro 2pin

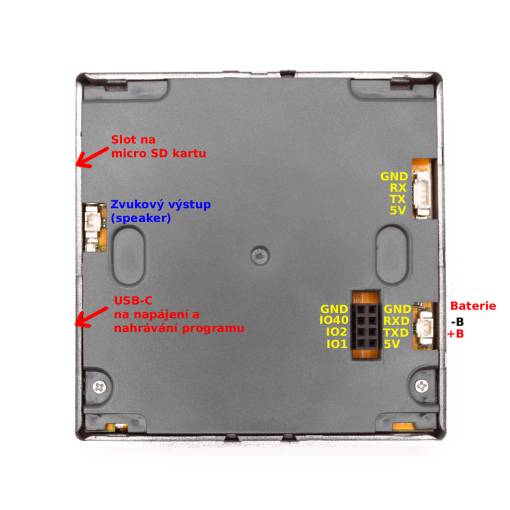

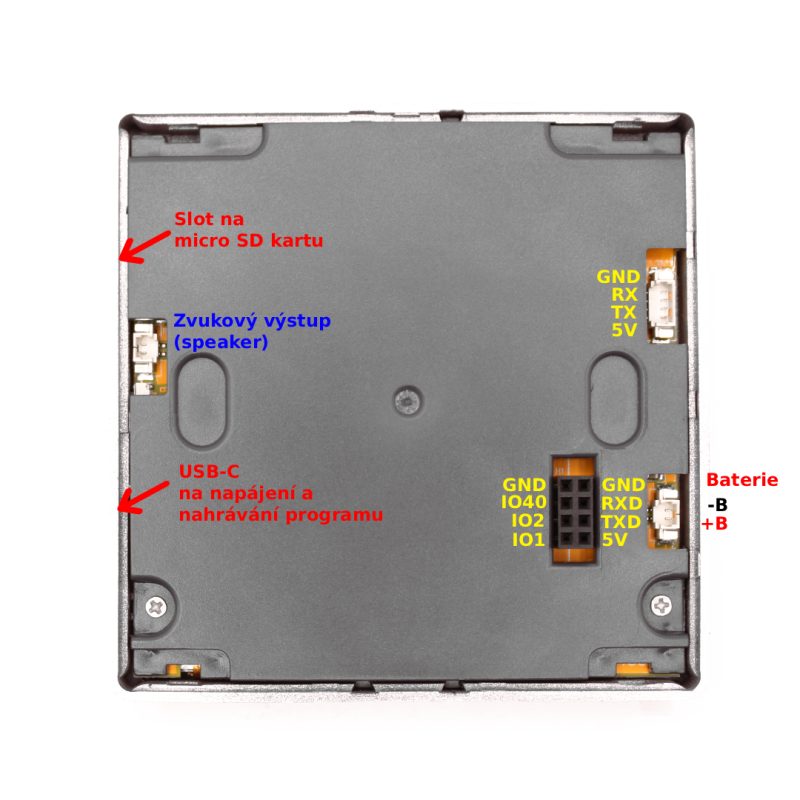

  • Pinová lišta:

    • Napájení: 5V a GND
    • Vstupně/Výstupní piny: IO40, IO2 a IO1
    • Komunikace: RX, TX 3,3V Logika
  • Komunikace: UART 3,3V Logika (sériová komunikace)
  • Rozšíření paměti: Slot pro MicroSD kartu

Obsah balení:
1x Dotykový panel 4" TFT s ESP32, WiFi + Bluetooth
