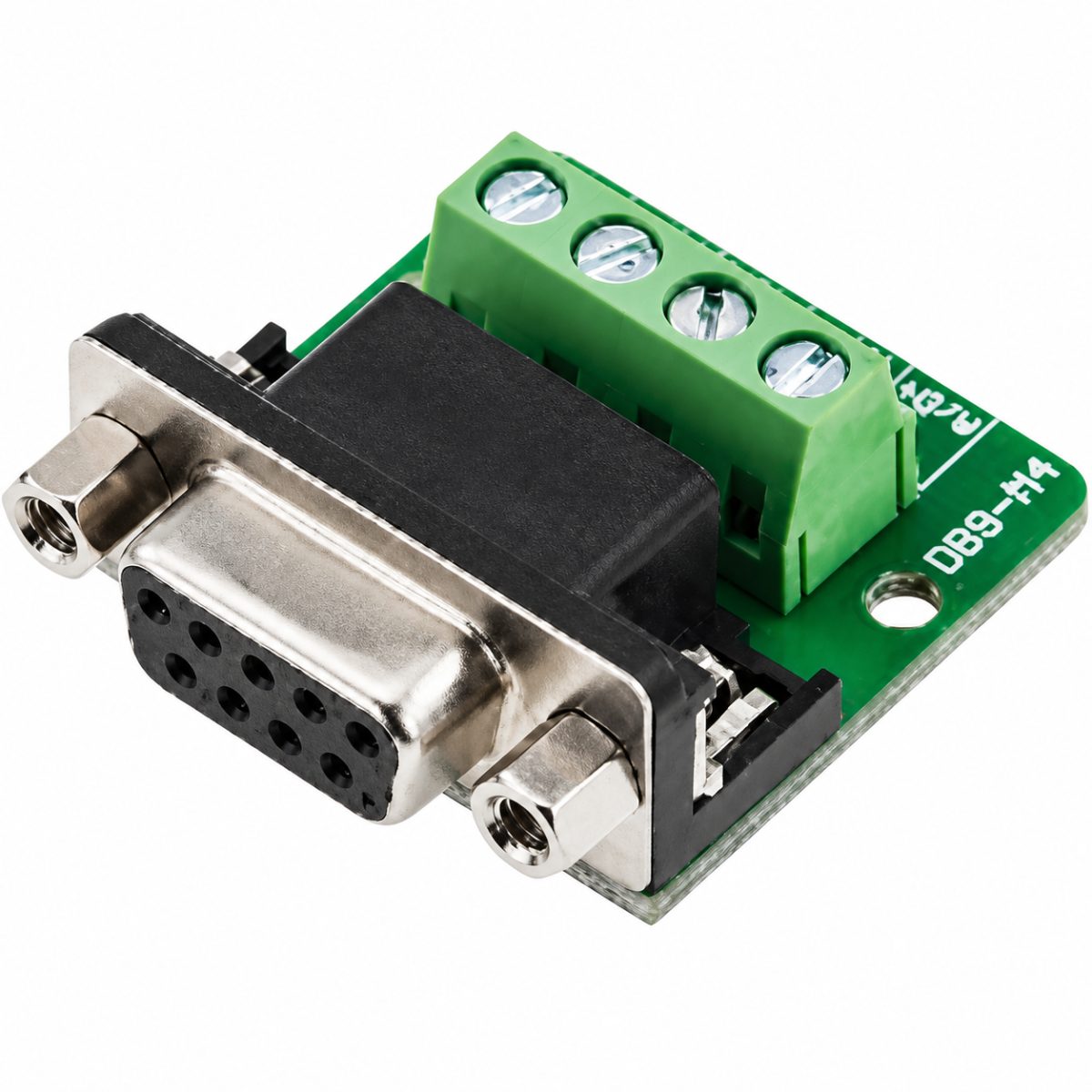

D-Sub breakout adaptér pro sběrnici RS485 se čtyř-pinovou svorkovnicí.
Specifikace:
- Typ konektoru: D-Sub BD9 (RS485)
- Orientace konektoru: zásuvka (samice)
- Montáž konektoru: konektor s maticemi
- Vývody: Šroubovací svorkovnice
- Pinout:
- Z konektoru DB9 na svorkovnici jsou vyvedeny pouze tyto signály:
1 (A/D+) data
2 (B/D–) data
5 (GND) – signálová zem
6 (VCC) – napájení
- Z konektoru DB9 na svorkovnici jsou vyvedeny pouze tyto signály:
- Celkové rozměry: 33x31x16,5mm
- Montážní otvory v DPS: rozteč 25mm ∅3mm
Obsah balení:
1x D-Sub DB9 samice RS485 adaptér na svorkovnici - s maticemi
