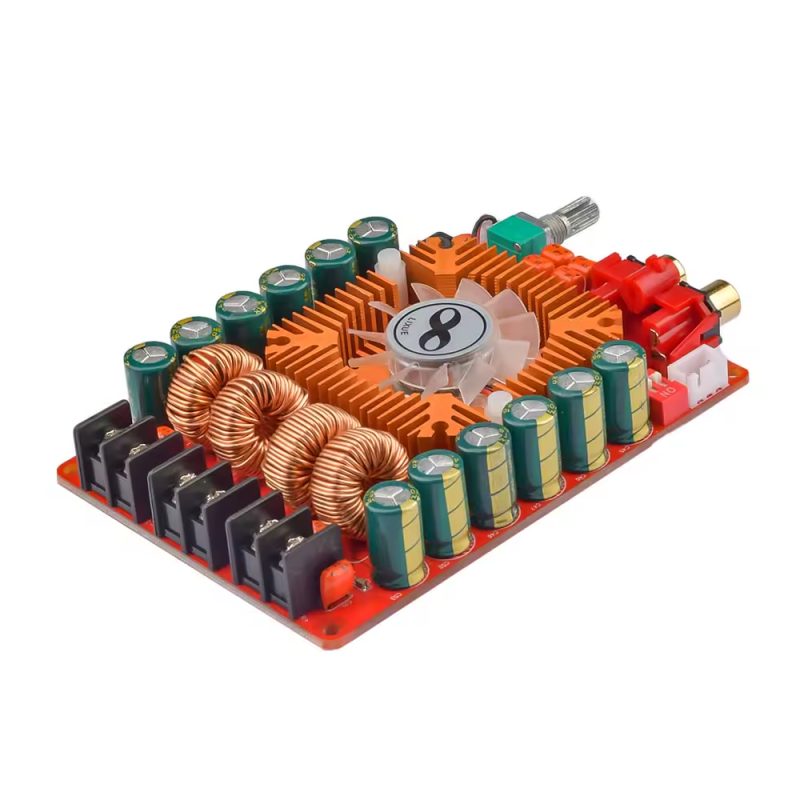

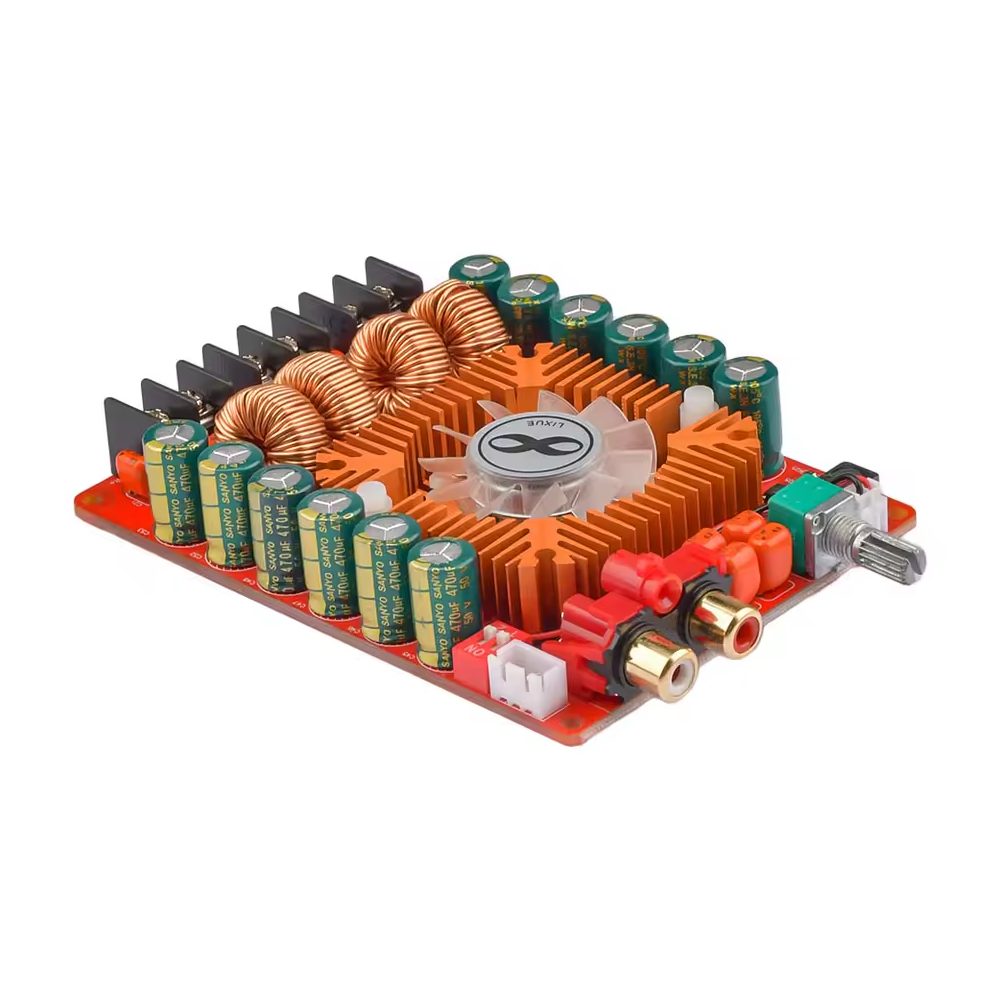

Zesilovač postavený na čipu TDA7498E představuje vysoce výkonné řešení třídy D pro Hi-Fi audio systémy a domácí kina. Modul je navržen pro dosažení vysoké efektivity při zachování kompaktních rozměrů. Deska je osazena chlazením s ventilátorem, který je řízen teplotním čidlem.

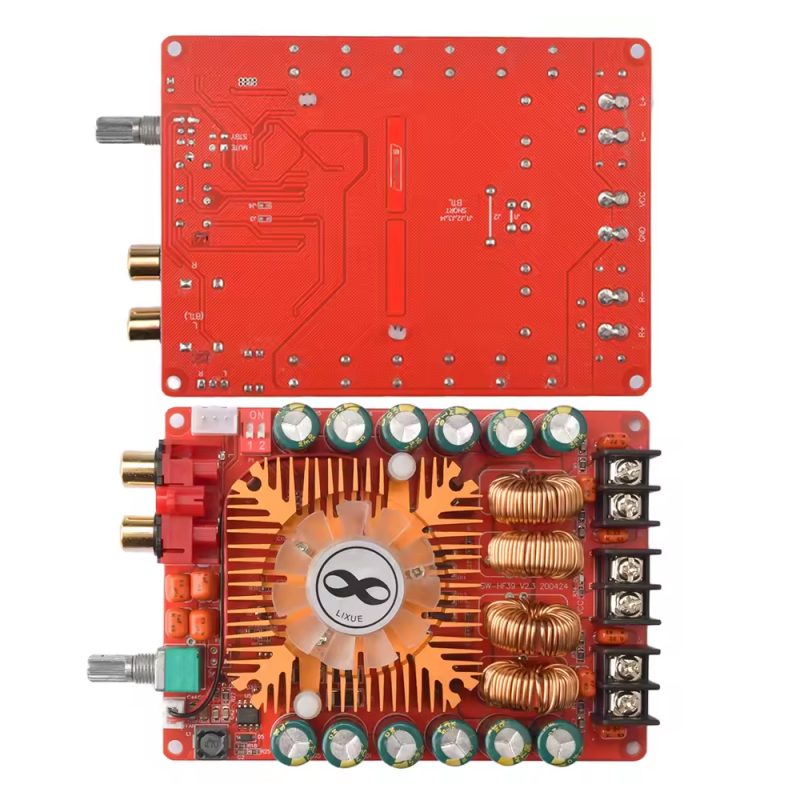

Tento model vyniká svou univerzálností díky podpoře BTL (Bridge-Tied Load) režimu. Zkratováním pájecích bodů J1, J2, J3 a J4 na spodní straně desky lze zesilovač přepnout do mono režimu s výkonem až 220W. Zařízení je kompatibilní s širokou škálou reproduktorů o impedanci 4, 6 nebo 8 ohmů a díky širokému rozsahu napájecího napětí se snadno integruje do různých audio sestav.
Technické specifikace:
- Zesilovací čip: TDA7498E (Class D)
- Výstupní výkon (Stereo): 2x 160 W (při 4 Ω, napájení 36 V DC)
- Výstupní výkon (BTL Mono): 220 W
- Pracovní napětí: 15–36 V DC (doporučeno 32V 8A pro maximální výkon)
- Účinnost: 85 %
- Vývody:
- audio vstup: RCA konektory (levý a pravý), nebo JST-XH 3pin
- reproduktory: šroubovací svorkovnice
- napájení: šroubovací svorkovnice

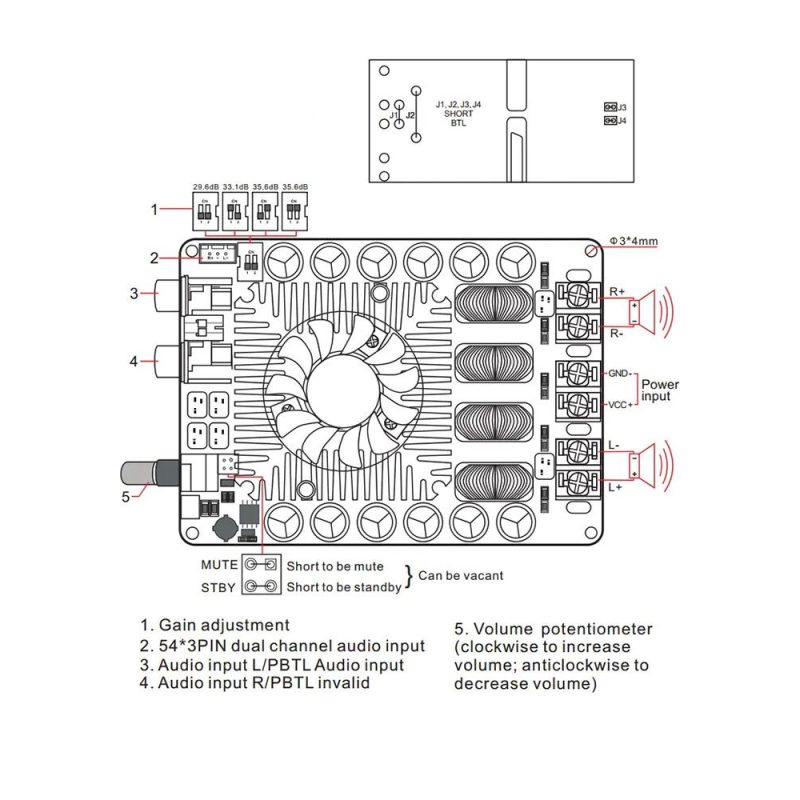

- BTL režim: Nastavitelný pomocí propojek J1, J2, J3, J4 na spodní straně desky
- Impedance reproduktorů: 4 - 8 Ω
- Chlazení: Aktivní, ventilátor řízený teplotou
- Ochrana: Integrovaná ochrana proti přepólování vstupu
- Rozměry: 125x80x30mm
- Rozteč montážních otvorů: 103x73mm, ∅3,4mm
- Hmotnost: 178g
Obsah balení:
1x Modul zesilovače TDA7498E
4x Plastová nožička pro desku zesilovače
1x Knoflík a matice pro potenciometr
