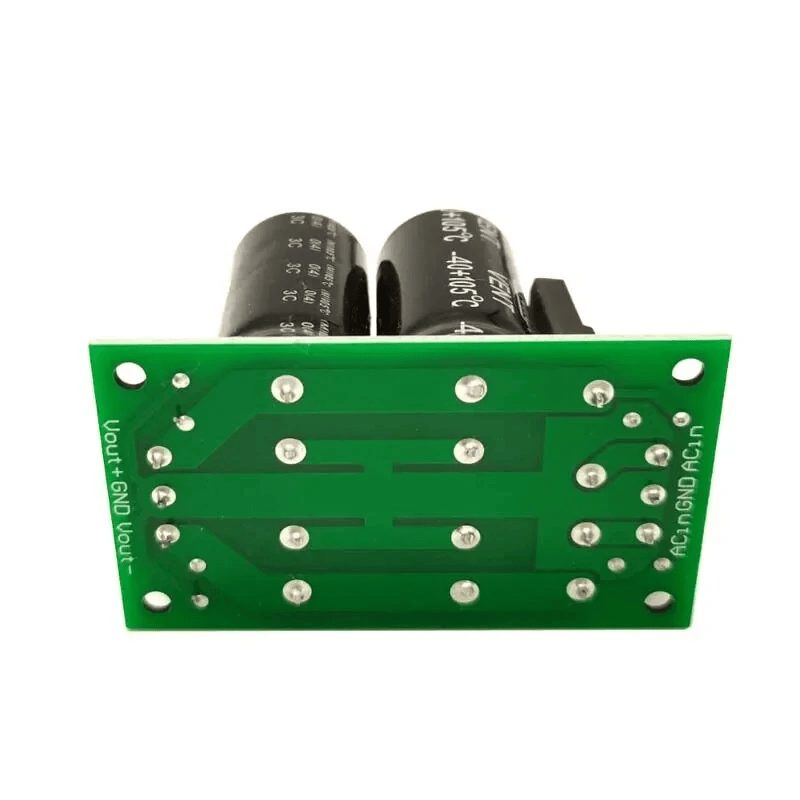

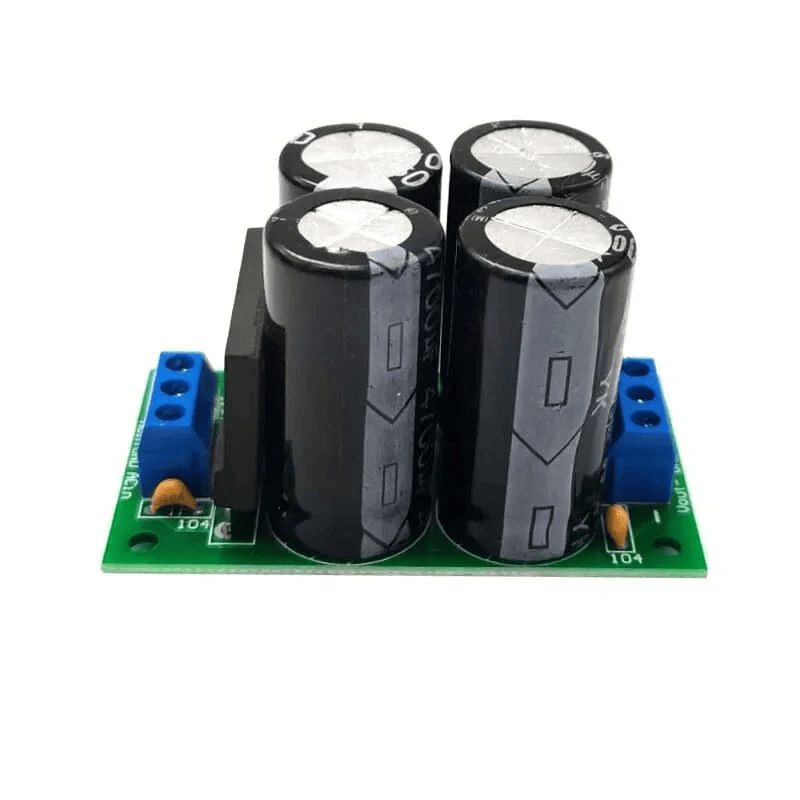

Modul symetrického zdroje s usměrňovacím můstkem a filtrační kapacito. Slouží k usměrnění a filtraci střídavého napětí z transformátoru s vyvedeným středem. Díky kompaktní desce, která je osazená praktickými šroubovacími svorkovnicemi, představuje rychlé řešení jednoduchého symetrického zdroje.
Specifikace:
- Maximální napětí:

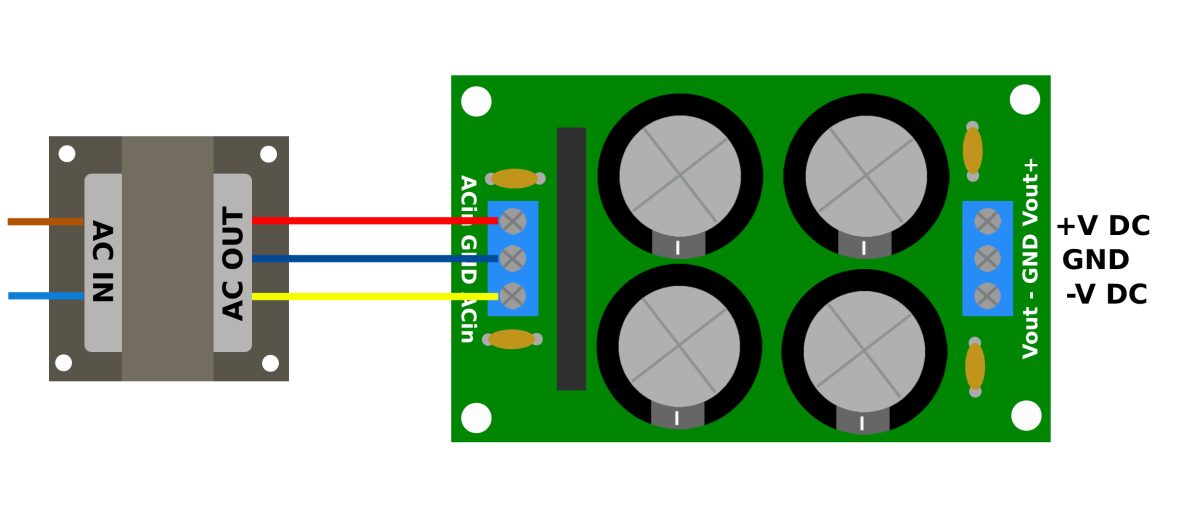

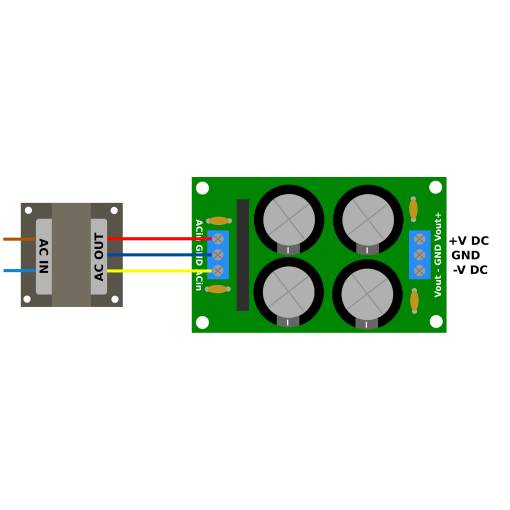

- Vstup: Symetrické napětí 5 - 36V AC (Transformátor s vyvedeným středem)
- Výstup: Symetrické napětí 7 - 50V DC
- Výstupní napětí je větší než vstupní napětí. Vout = 1,41 * Vin.
- Maximální proud: 15A
- Velikost filtru: 6600uF
- Konektor: Šroubovací svorkovnice
- Montážní otvory: ∅4mm, 29 x 56mm
- Velikost: 60 x 33 x 33mm
Upozornění: V žádném případě nepřipojujte vstupní napětí větší než 36V AC. Při překročení této hodnoty hrozí trvalé poškození modulu a riziko úrazu nebo újmy na zdraví.
Obsah balení:

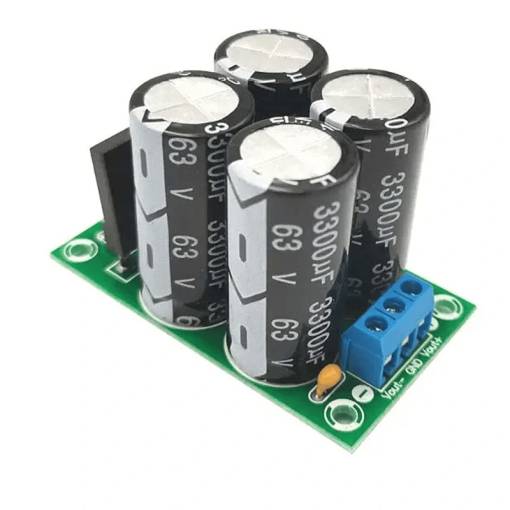

1x Modul symetrického zdroje 2x 50V DC, 15A - Můstek a kondenzátorový filtr 6600uF
