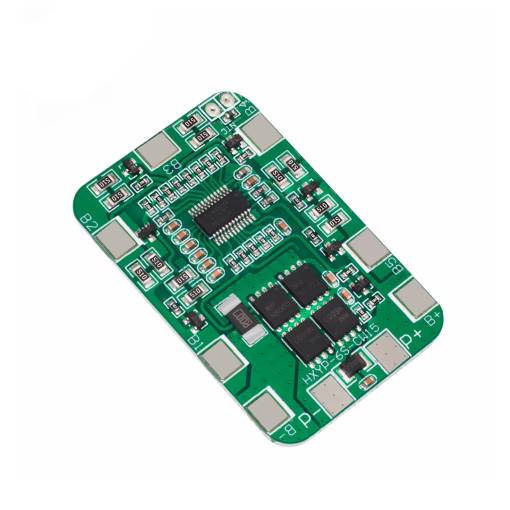

Ochranný modul BMS určený pro správu a ochranu 6článkových Li-Ion akumulátorových sad (konfigurace 6S) se jmenovitým napětím 21,6 V – 22,2 V. Deska spolehlivě chrání bateriové články před přebitím, hlubokým podvybitím, nadproudem a zkratem.
Modul zvládá trvalý provozní proud až 12 A (špičkově až 22 A). Je ideální volbou pro 24V bateriové aplikace, menší aku nářadí, LED osvětlení, záložní napájecí zdroje či robotické konstrukce.
Upozornění a doporučení k zapojení:
- Modul nedisponuje funkcí balanceru. Před sestavením bateriového packu je nutné mít všechny články předem srovnané na shodné napětí, kapacitu i vnitřní odpor.

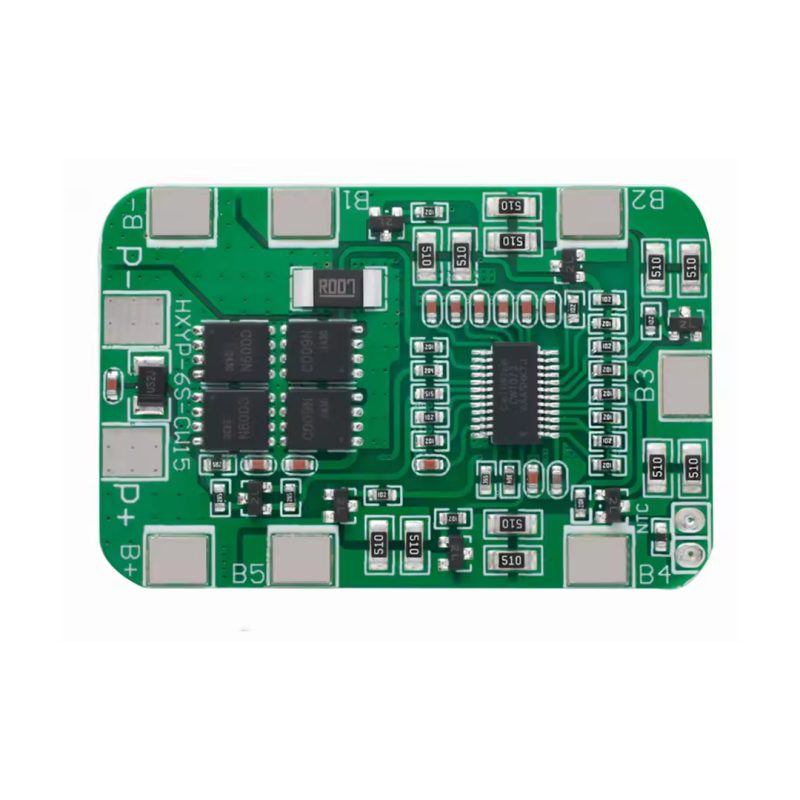

- Při zapojování pájejte vodiče postupně od nejnižšího potenciálu: B−, B1, B2, B3, B4, B5 a nakonec B+.

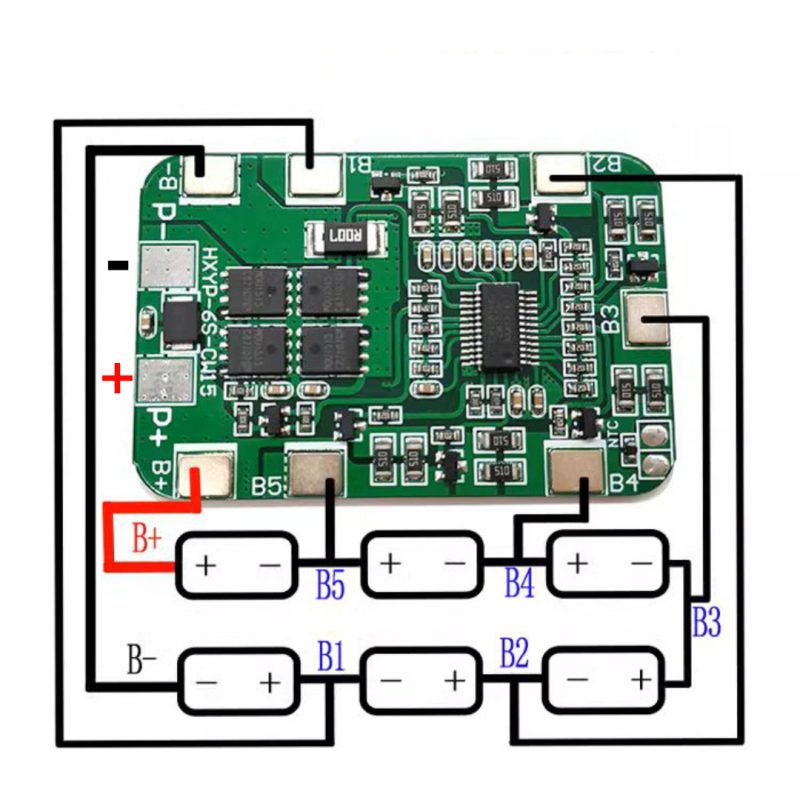

- Zapojení odboček jednotlivých článků provádějte přesně podle schématu, aby nedošlo k poškození řídicího obvodu.
- Při použití ve výkonových zařízeních s vyšším proudovým odběrem doporučujeme použít tvrdé vysokoproudé články (High-Drain).
- Po sestavení může být výstup P+/P− v ochranném stavu. Pro aktivaci modulu stačí krátce připojit 25,2V nabíječku na svorky P+/P−.
Specifikace:
- Typ článků: Li-Ion
- Počet článků: 6 v sérii (6S, jmenovité napětí 21,6 V – 22,2 V)
- Nabíjecí napětí: 25,2 V DC
- Maximální trvalý provozní proud: 12 A
- Maximální špičkový proud: 22 A
- Funkce balanceru: Ne (pouze ochranný obvod)
- Rozměry: 53,5 × 35,5 × 2,5 mm
Obsah balení:
1× BMS ochranný modul pro 6S Li-Ion články 18650 – 12A (bez balanceru)
