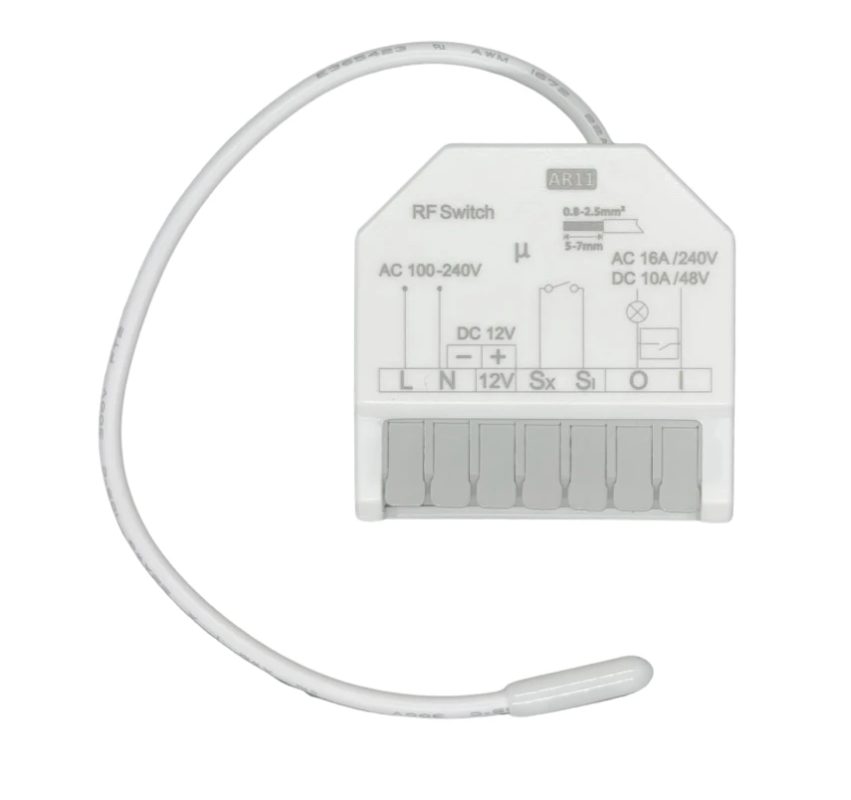

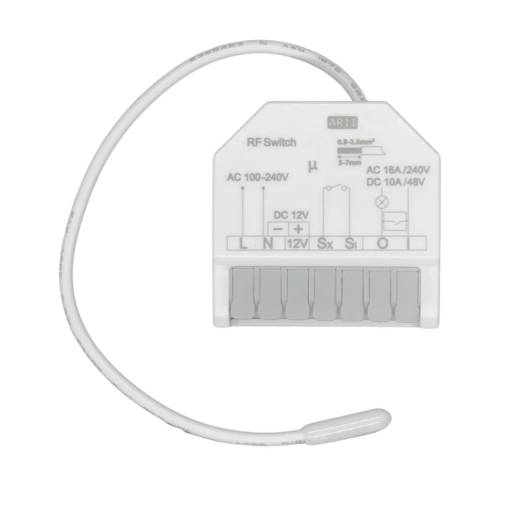

Zapuštěný RF433MHz relé modul umožňuje proměnit běžný nástěnný vypínač nebo zásuvku v chytré zařízení ovládané bezdrátovým RF433 tlačítkem nebo přepínačem.
Modul podporuje napájení 230 V AC i 12 V DC, má miniaturní provedení a zvládá vysoké proudové zatížení až 16 A (AC) nebo 10 A (DC).
Díky snadné instalaci, páčkovým rychlosvorkám a podpoře bezbateriových RF433 tlačítek je vhodný pro chytré domácnosti, dodatečné ovládání světel i DIY projekty.
Hlavní výhody reléového modulu RF433
- Kompaktní rozměr 42 × 42 × 16,5 mm
- Kompatibilní s běžnými vypínači (bistabilními)
- Funguje s RF433 tlačítky a ovladači
Vysoké proudové zatížení
- 16 A při 230 V AC
- 10 A při DC 12–48 V
- Vhodné pro světla, zásuvky, motory i větší spotřebiče
Komunikace RF433MHz
- Stabilní dosah a nízká spotřeba
- Okamžitá odezva bez potřeby Wi-Fi nebo brány
Snadná instalace
- Rychlospojky s páčkami pro rychlou montáž
- Přímé zapojení do instalační krabice (L + N)
- Podpora tradičního vypínače i RF433 tlačítek
Podpora bezbateriových RF433 tlačítek
- Piezoelektrická technologie – bez nutnosti baterie
- Okamžitá reakce a dlouhá životnost
- Nízké náklady bez údržby
Jak RF433 vypínač funguje?
Bezbateriový RF433 ovladač generuje při stisku energii pomocí piezoelektrického mechanismu.
Tento impulz vyšle signál do relé, které následně zapne nebo vypne světlo či jiný obvod.
Ideální pro místa bez kabeláže nebo tam, kde je potřeba doplnit další vypínač.

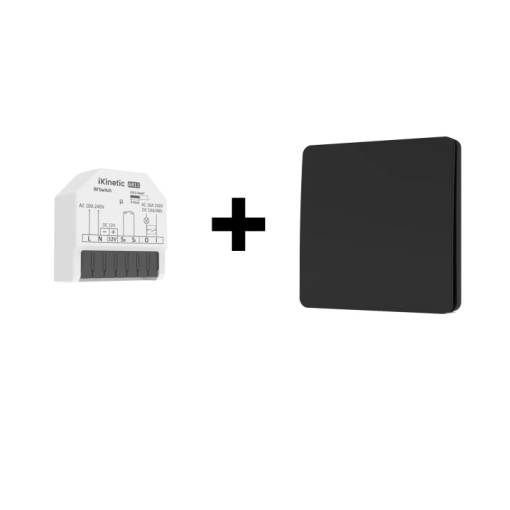

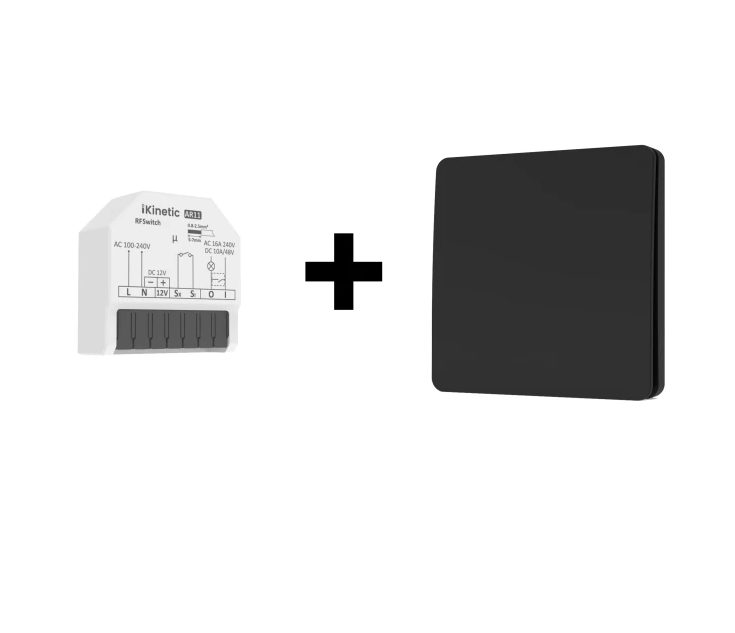

Systémové komponenty
- RF433 mini relé (instalace v krabici)
- Bezbateriové RF433 tlačítko
- Tradiční vypínač (volitelné)
Technické specifikace
Napájení AC
- Jmenovité napětí: AC 230 V, 50/60 Hz
- Napájení: AC 100–240 V
- Proud relé: 16 A
Napájení DC
- Napětí: 12 V DC
- Proud relé: 10 A (12–48 V DC)
Komunikace
- RF standard: 433 MHz
Parametry
- Provozní teplota: –10 °C až +40 °C

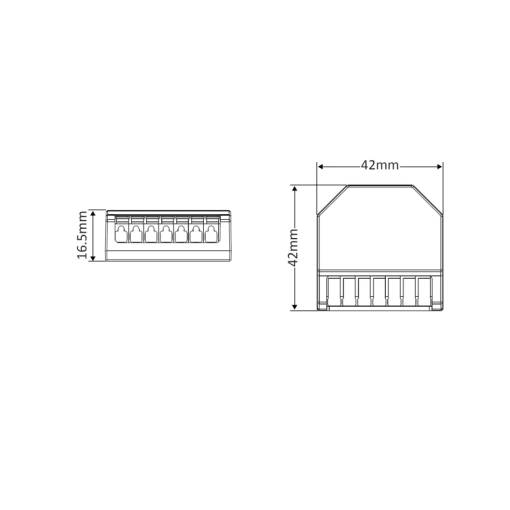

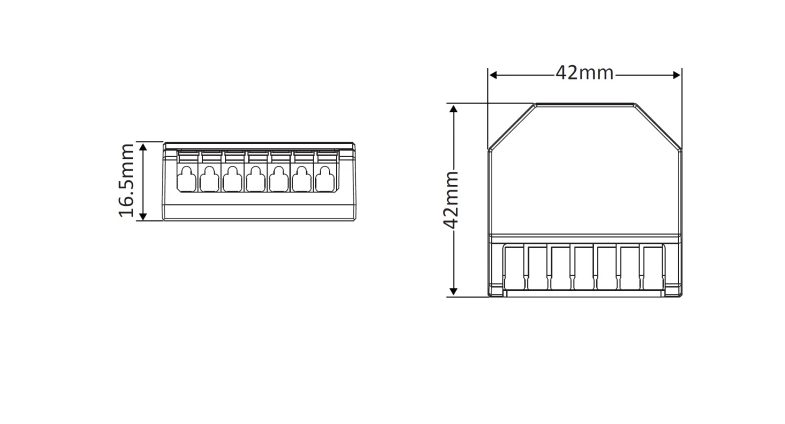

- Rozměry: 42 × 42 × 16,5 mm
- Párovací tlačítko na pouzdře
- LED indikace
- Rychlosvorky s páčkami (0,8–2,5 mm²; odizolování 5–7 mm)
- Maximální úhel otevření páček: 30°

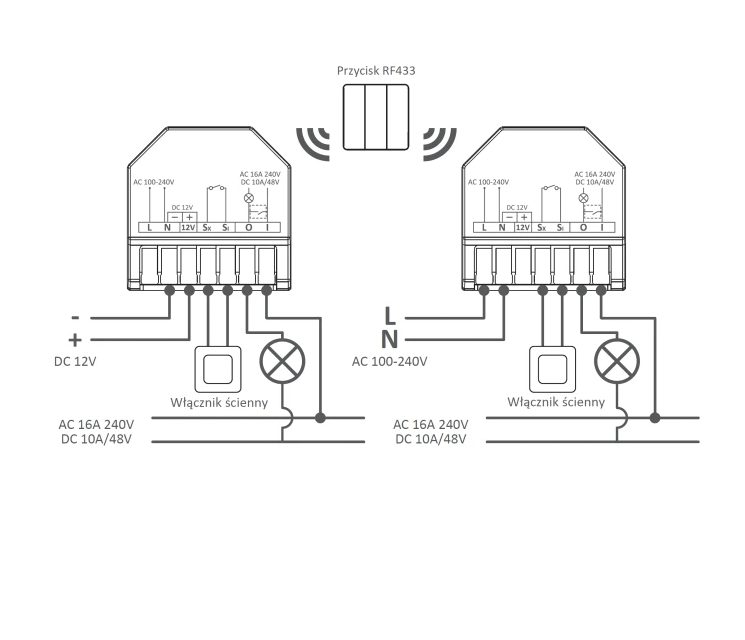

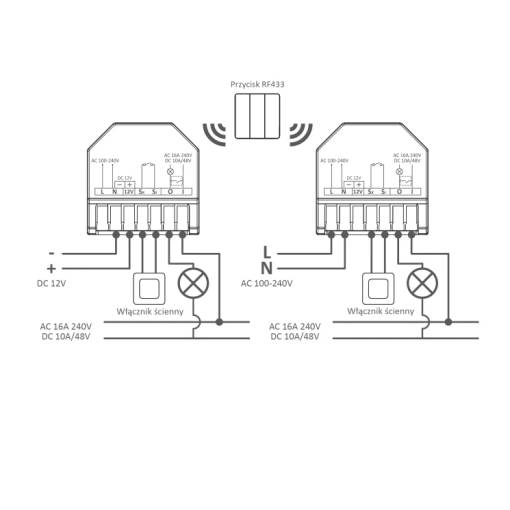

Montáž

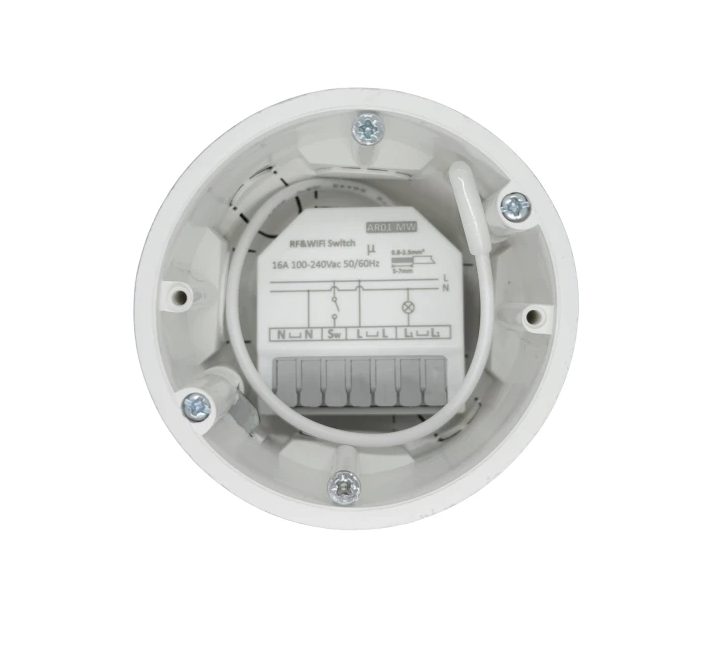

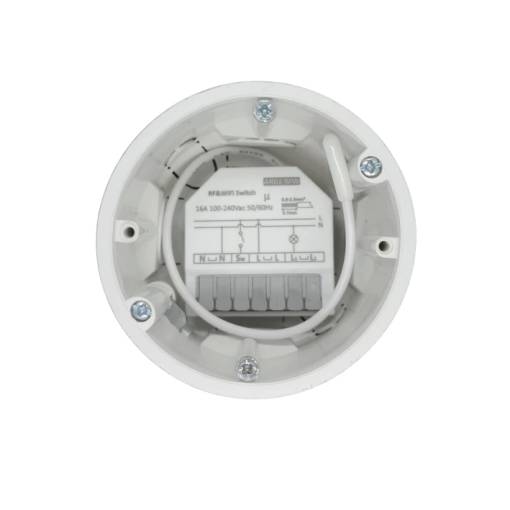

- Umístěte relé do instalační krabice za vypínač.
- Připojte vodiče do rychlosvorek.
- Spárujte RF433 tlačítko podle návodu.
- Namontujte ovladač na zvolené místo.
Proč si vybrat RF433 mini relé?
- Minimální rozměry s vysokým výkonem
- Nezávislé na Wi-Fi, routeru nebo aplikaci
- Možnost doplnit libovolný počet bezdrátových tlačítek
- Jednoduchá montáž a nulová údržba
- Ideální pro světla, zásuvky, dílny a přístavby
