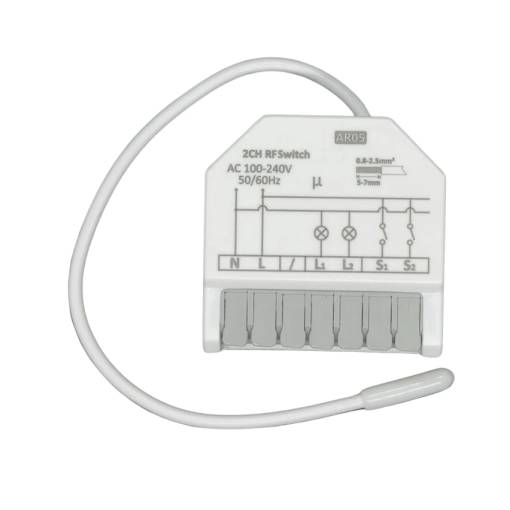

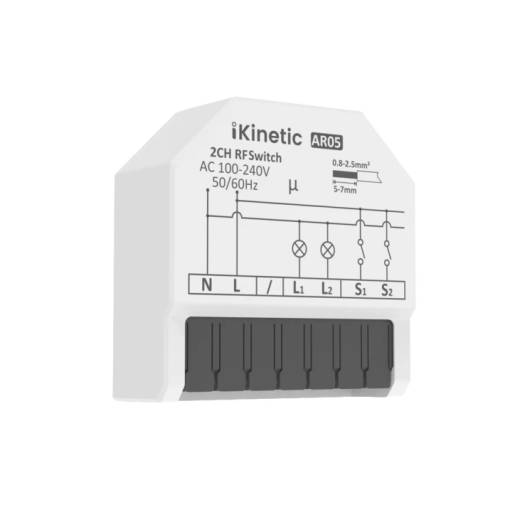

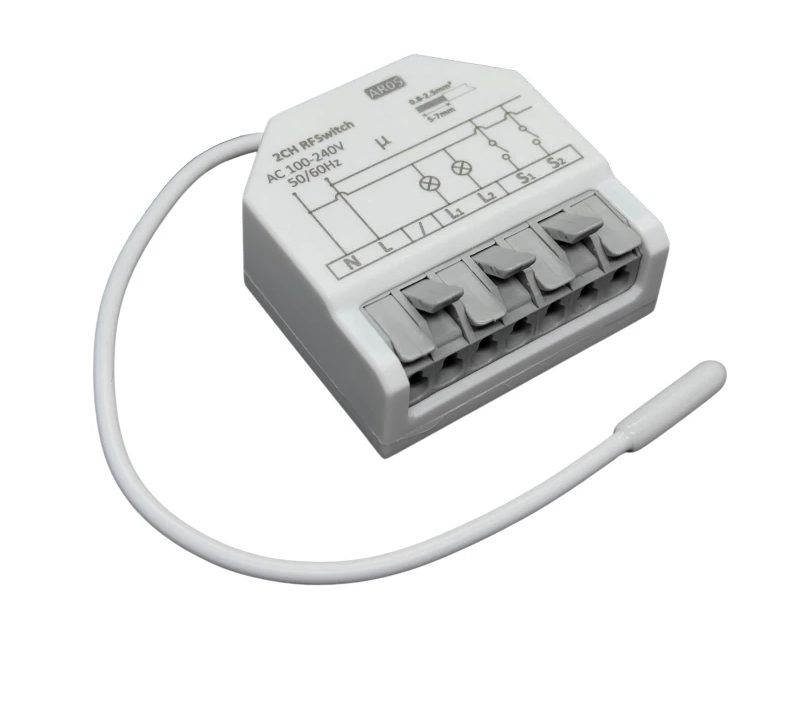

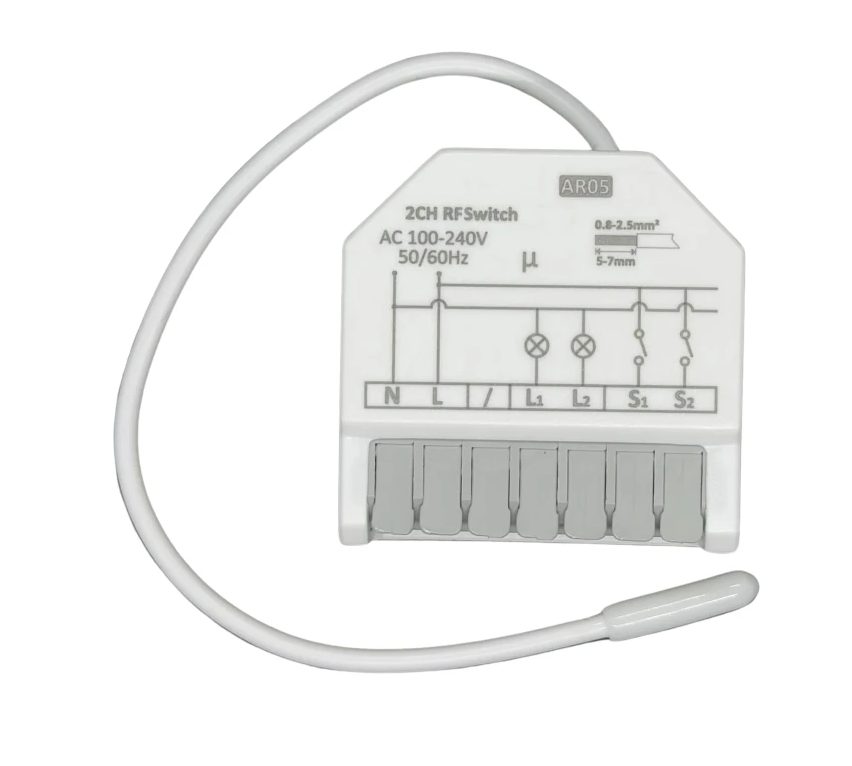

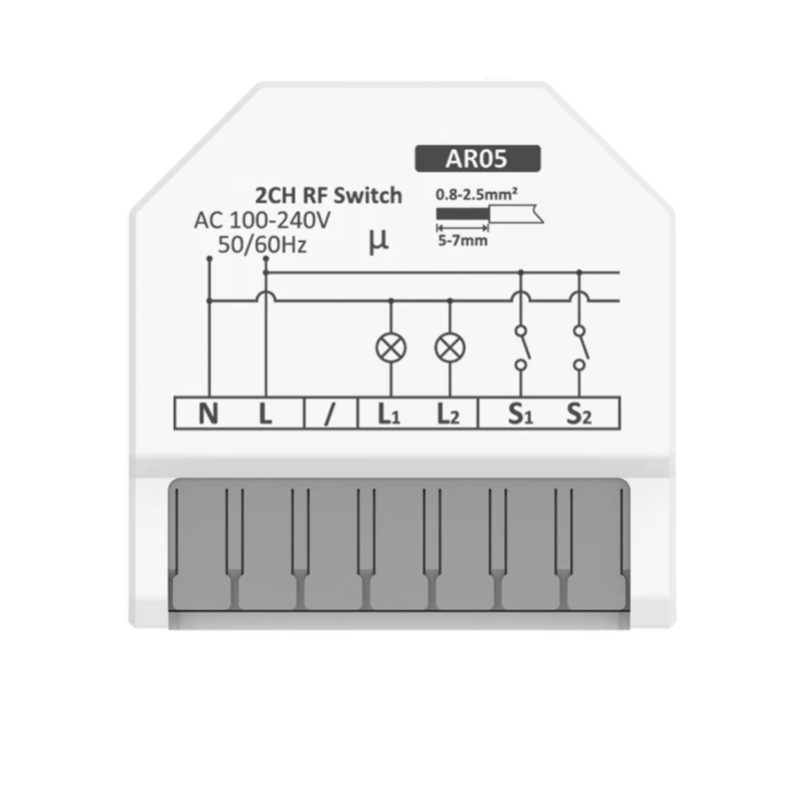

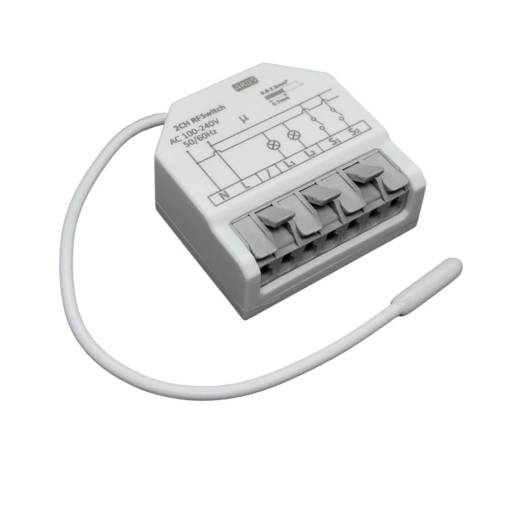

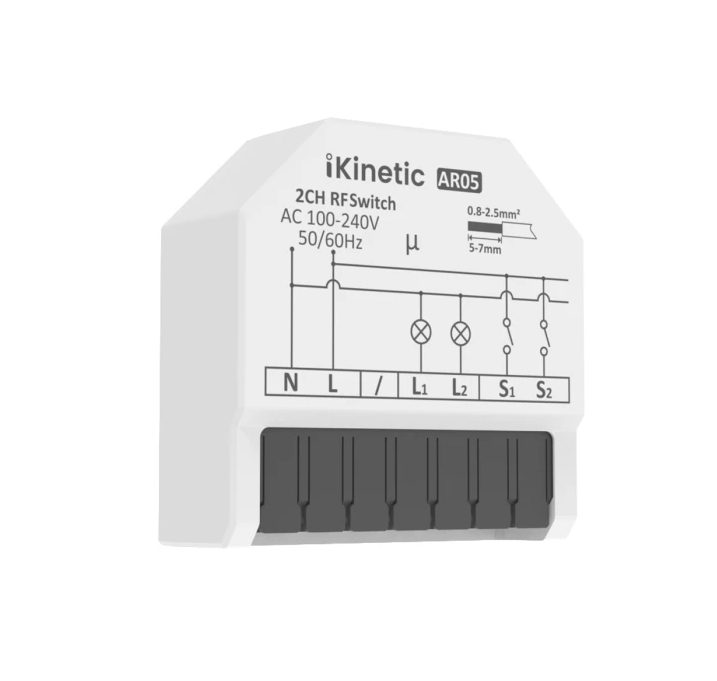

Miniaturní modul RF433MHz určený pro montáž do instalační krabice, který dokáže přeměnit váš běžný vypínač nebo zásuvku na chytré zařízení ovládané bezdrátovým dálkovým ovladačem.
Výhody a přednosti reléového modulu RF433MHz
- velmi malý rozměr: 42 × 42 × 16,5 mm
- dvě relé – 2× 5A
- komunikace RF433MHz
- vybaven páčkovými rychlosvorkami
- kompatibilní s tradičním vypínačem (bistabilním)
- kompatibilní s tlačítky RF433MHz
Postup instalace

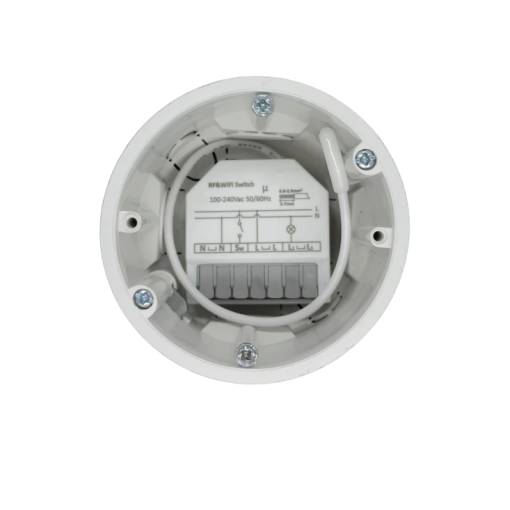

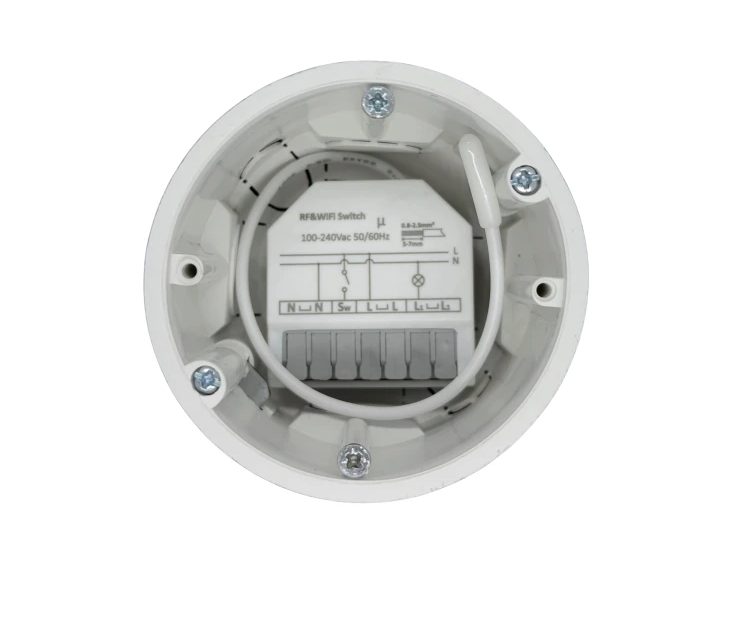

- Umístěte mini relé s RF433 do instalační krabice za existující vypínač.
- Připojte napájecí vodiče a výstup ke světlu pomocí páčkových rychlosvorek.
- Spárujte bezbateriový RF433 ovladač s relé podle instrukcí výrobce.
- Namontujte bezbateriový RF433 vypínač na libovolné místo na zdi.
Specifikace dvoukanálového relé RF433MHz
- Jmenovité napětí: AC 230 V ~ 50/60 Hz
- Napájecí napětí: AC 100–240 V ~ 50/60 Hz
- Jmenovitý proud: 5 A (pro každý kanál)
- Standard RF: 433 MHz
- Pracovní teplota: –10 °C až +40 °C

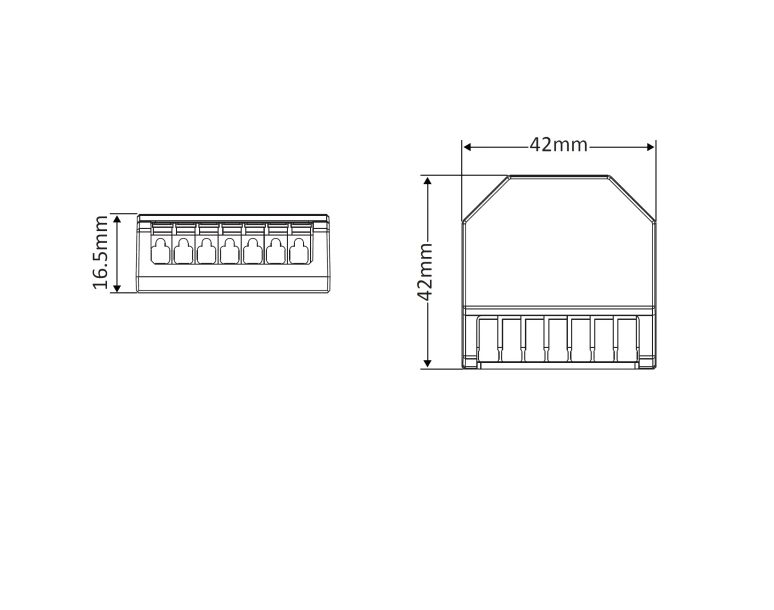

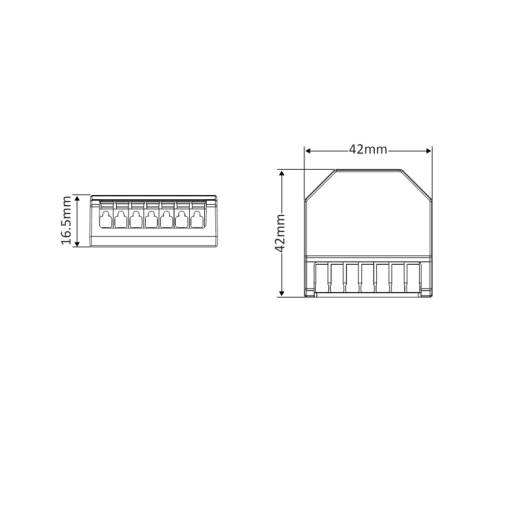

- Rozměry: 42 × 42 × 16,5 mm
- Programovací tlačítko na krytu
- LED indikace
- Páčkové rychlosvorky pro připojení vodičů
- Vyžaduje plné napájení v krabici – L + N

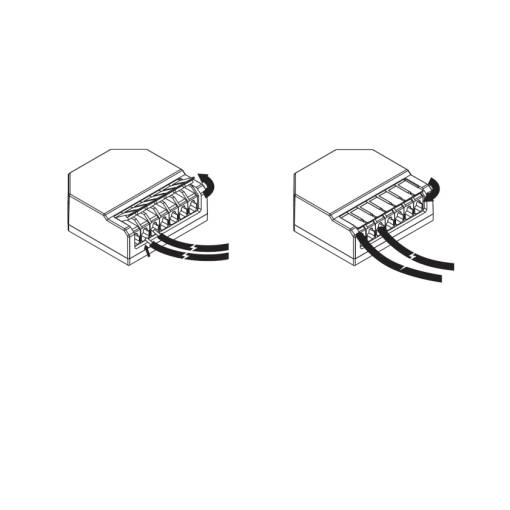

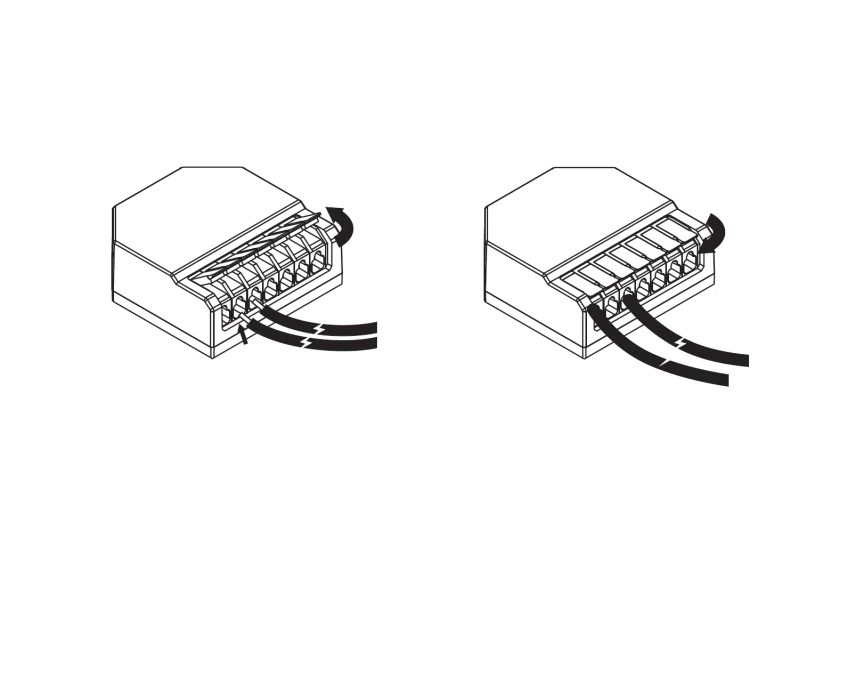

Modul je vybaven moderními rychlosvorkami s páčkou, které výrazně zrychlují instalaci a usnadňují případnou demontáž.
Pokyny pro montáž
- průřez vodiče: 0,8–2,5 mm²
- délka odizolování: 5–7 mm
- nevyklápět páčku nadměrně (max. cca 30°)
